उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | वर्कओवर रिग मेन ऑयल पंप | विशेषताएँ: | टिकाऊ |
|---|---|---|---|
| सामग्री: | कच्चा इस्पात | गति सीमा: | 2100r/मिनट |
| जाँच रिपोर्ट: | बशर्ते | के लिए इस्तेमाल होता है: | हाइड्रोलिक भारोत्तोलन |
| प्रमुखता देना: | वर्कओवर रिग पार्ट्स XJ250,ऑयलफील्ड मेन ऑयल पंप,वर्कओवर रिग मेन ऑयल पंप |
||

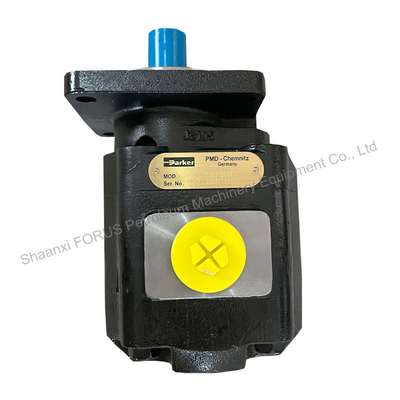

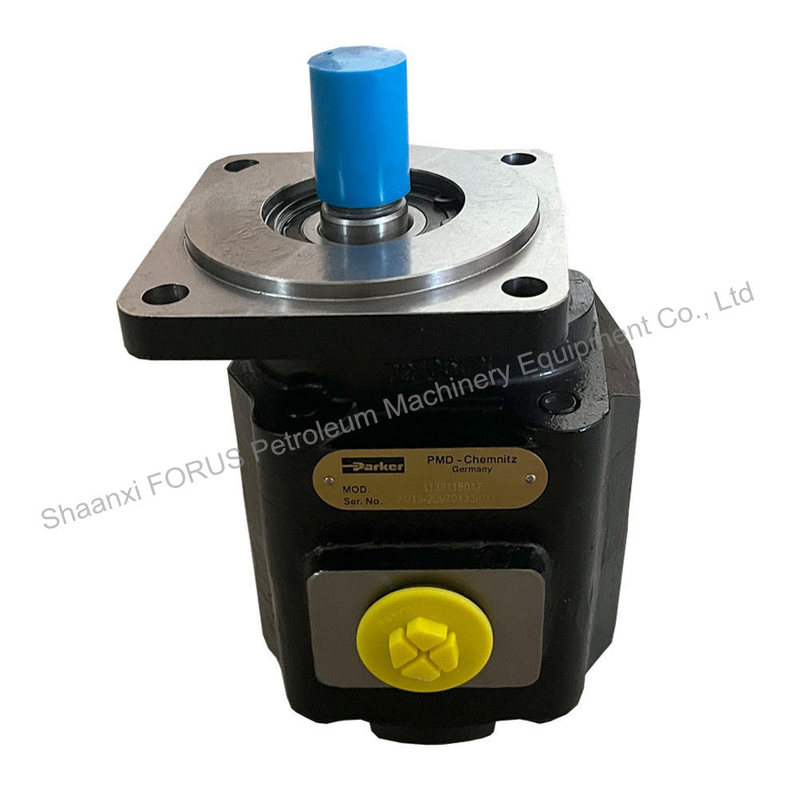

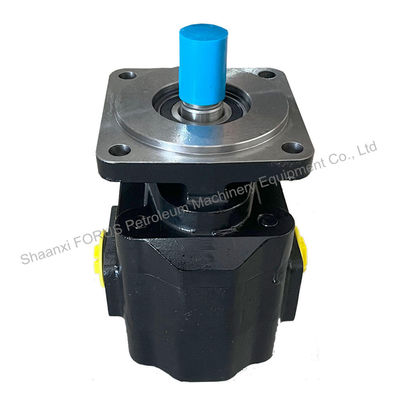

वर्कओवर रिग पार्ट्स XJ250 XJ 650 ऑयलफील्ड मेन ऑयल पंप
वर्कओवर रिग उत्पाद अवलोकन
एपीआई युक्ति Q1, 4F, 7K, 8C, RP500 और अन्य प्रासंगिक तकनीकी मानकों को लागू करें।
वर्कओवर रिग मुख्य रूप से निम्नलिखित भागों से बना है: पावर सिस्टम, ट्रांसमिशन सिस्टम, लिफ्टिंग सिस्टम, रोटेशन सिस्टम, कंट्रोल सिस्टम, डेरिक और ड्रिल फ्लोर (बेस), सहायक उपकरण इत्यादि।
पावर सिस्टम मुख्य रूप से चेसिस, इंजन, ट्रांसमिशन आदि से बना है, ट्रांसमिशन सिस्टम मुख्य रूप से ट्रांसमिशन बॉक्स, ट्रांसमिशन शाफ्ट, चेन आदि से बना है, लिफ्टिंग सिस्टम मुख्य रूप से चरखी, स्टील वायर रस्सी, क्रेन, कार से बना है। हुक, आदि, रोटरी सिस्टम मुख्य रूप से नल, टर्नटेबल्स आदि से बना है।
उत्पाद विशेषताएं
* वर्कओवर रिग के मुख्य इंजन के साथ-साथ क्रेन और डेरिक के पावर, ट्रांसमिशन, कंट्रोल और लिफ्टिंग सिस्टम को ऑयलफील्ड के लिए सेल्फ प्रोपेल्ड चेसिस पर केंद्रीय रूप से स्थापित किया गया है, जिसे स्थापित करना आसान है और तेजी से चलना है।
* कैटरपिलर डीजल इंजन और एलीसन हाइड्रोलिक ट्रांसमिशन बॉक्स, उचित मिलान, उच्च संचरण दक्षता, उच्च विश्वसनीयता।
* ड्रिलिंग और दोहरे उपयोग की मरम्मत;
* चरखी डबल ड्रम चरखी को गोद लेती है, मुख्य ब्रेक बेल्ट ब्रेक या हाइड्रोलिक डिस्क ब्रेक को गोद लेती है, और सहायक ब्रेक वायवीय वाटर-कूल्ड डिस्क ब्रेक या वॉटर ब्रेक को गोद लेती है।
* डेरिक एक फॉरवर्ड-ओपनिंग, डबल-सेक्शन सेट फॉरवर्ड-टिल्टिंग मास्ट मास्ट, हाइड्रोलिक लिफ्टिंग और रिट्रैक्टेबल है।
वर्कओवर रिग के सामान्य उत्पाद मॉडल में मुख्य रूप से शामिल हैं: XJ250, XJ350, XJ450, XJ550, XJ650, XJ750, आदि।
XJ750 वर्कओवर रिग पैरामीटर
| टाइप / पैरामीटर | एसएक्स5250टीएक्सजे | एक्सजे350 | एक्सजे450 | XJ550 | एक्सजे 650 | XJ750 | XJ850 |
| अधिकतम स्थिर हुक लोड | 675केएन | 900 केएन | 1125केएन | 1350 केएन | 1580 केएन | 1800 केएन | 2250 केएन |
| रेटेड हुक लोड | 400 केएन | 600 केएन | 800 केएन | 1000 केएन | 1200 केएन | 1600 केएन | 1800 केएन |
| हुक लिफ्ट गति | 0.11-1.15 मी./से | 0.11-1.15 मी./से | 0.11-1.15 मी./से | 0.11-1.15 मी./से | 0.11-1.15 मी./से | 0.11-1.15 मी./से | 0.11-1.15 मी./से |
| यात्रा प्रणाली | 3×4 | 4×5 | 4×5 | 4×5 | 4×5 | 5 × 6 | 5 × 6 |
| हेड गियर की ऊंचाई एम | 18,21,23 (डबल सेक्शन, हाइड्रोलिक, टेलिस्कोपिक) | 29 (डबल सेक्शन, हाइड्रोलिक, टेलिस्कोपिक) | 31 (डबल सेक्शन, हाइड्रोलिक, टेलिस्कोपिक) | 33 (डबल सेक्शन, हाइड्रोलिक, टेलिस्कोपिक) | 35 (डबल सेक्शन, हाइड्रोलिक, टेलिस्कोपिक) | 36 (डबल सेक्शन, हाइड्रोलिक, टेलिस्कोपिक) | 38 (डबल सेक्शन, हाइड्रोलिक, टेलिस्कोपिक) |
| ड्राइव फॉर्म | 6 × 4 | 8×4 | 8×4 | 10×8 | 12×8 | 14×8 या 12×8 | 14 × 10 |
| यात्रा की गति | 0-45 किमी/घंटा | 0-45 किमी/घंटा | 0-45 किमी/घंटा | 0-45 किमी/घंटा | 0-45 किमी/घंटा | 0-45 किमी/घंटा | 0-45 किमी/घंटा |
| न्यूनतम ग्राउंड क्लीयरेंस (पूर्ण भार) | 250 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 270 मिमी | 270 मिमी |
| न्यूनतम मोड़ त्रिज्या | 9.4 मी | 15 | 17 मी | 17.5 मी | 19मी | 21मी | 21मी |
| कुल वाहन मास | 25000 किग्रा | 30000 किग्रा | 41000 किग्रा | 55000 किग्रा | 63000 किग्रा | 68000 किग्रा | 70000 किग्रा |
| स्थापित सत्ता | 175 एचपी | 350 एचपी | 392एचपी | 429 एचपी | 600 एचपी | 2×403एचपी | 2×447एचपी |
| रिग फ्लोर हाइट | / | / | / | / | 4.5 मी | 5मी | 5मी |
| रिग टेबल | / | / | / | / | 5 × 6 मी | 5.8 × 7 मी | 5.8 × 7 मी |
| आयाम (लंबाई × चौड़ाई × ऊँचाई) मिमी | 14850×2495×4000 | 17500×2800×4350 | 18500×3048×4400 | 19000 × 3048 × 4400 | 19000 × 3050 × 4400 | 22300×3000×4450 | 22300×3050×4450 |
| लागू वर्कओवर गहराई | ≤3200 मी | ≤4000 मी | 5500 मी | 6000 मीटर | 7000 मी | 8000 मी | 9000 मी |
