उत्पाद विवरण:
|
| उत्पाद का नाम: | बीओपी शेर राम | ||
|---|---|---|---|
| प्रमुखता देना: | FZ35-35 शियर राम BOP,एपीआई मानक शीयर राम बीओपी,तेल क्षेत्र ड्रिलिंग शियर राम बीओपी |
||
ऑयलफील्ड ड्रिलिंग के लिए बीओपी रैम यू टाइप रैम बीओपी FZ35-35 एपीआई मानक शीयर रैम

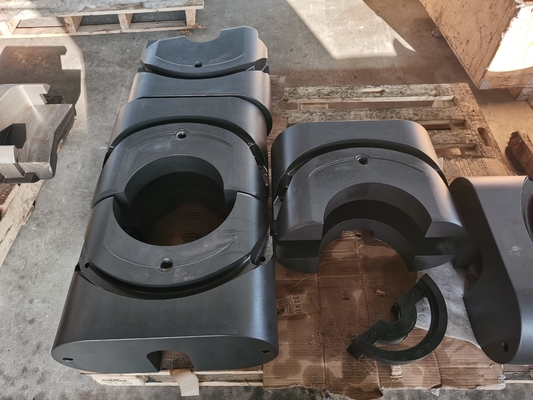

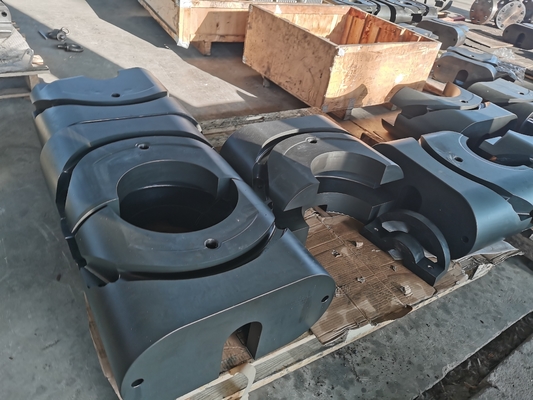

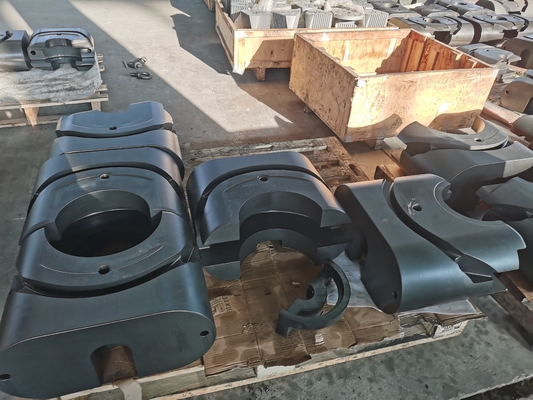

शेर राम
कतरनी मेढ़ा कुएं के पाइप को काट सकता है, कुएं के सिरों को आंख बंद करके बंद कर सकता है, और कुएं में कोई पाइप न होने पर अंधे मेढ़े के रूप में भी उपयोग किया जाता है। शीयर रैम की स्थापना मूल रैम के समान ही है।
● सामान्य स्थिति में ब्लाइंड मेम के रूप में, आपातकालीन स्थिति में शीयर मेम के रूप में उपयोग किया जाता है।
● शियर डैम्पर का पाइप बार-बार काटा जा सकता है और ब्लेड को नुकसान नहीं पहुंचता है, घिसे हुए ब्लेड को मरम्मत के बाद दोबारा इस्तेमाल किया जा सकता है। FORUS पांच गुना से अधिक समय में कतरनी जीवन के साथ कतरनी रैम का उत्पादन करता है, सीलिंग रबर को बदलने की अनुमति देता है।
● साधारण रैम ब्लेड को रैम बॉडी के साथ एकीकृत किया जाता है।
● उच्च सल्फर प्रतिरोधी बीओपी के रैम ब्लेड को रैम बॉडी से अलग किया जाता है, जिससे ब्लेड क्षतिग्रस्त होने के बाद ब्लेड को बदलना आसान होता है, और रैम बॉडी को बार-बार उपयोग करने में सक्षम बनाता है।
● शीयर रैम और ब्लेड की शीर्ष सील के बीच संपर्क सीलिंग सतह बड़ी होती है, जो रबर सीलिंग सतह पर दबाव को प्रभावी ढंग से कम करती है, और इसके जीवन को बढ़ाती है।
परिवर्तनीय राम
वेरिएबल रैम का उपयोग पाइप स्ट्रिंग के विभिन्न व्यास को सील करने के लिए किया जा सकता है। वेरिएबल रैम वेरिएबल रैम, टॉप सील, वेरिएबल फ्रंट सील से बना है। बीओपी में वेरिएबल रैम की स्थापना आम रैम के समान ही है, बीओपी के किसी भी हिस्से को बदलने की आवश्यकता नहीं है।
यू, यू प्रकार के रैम बीओपी का प्रतिनिधित्व करता है
| विशिष्टता एवं मॉडल |
मुख्य बोर मिमी(में) |
कार्य का दबाव एमपीए(पीएसआई) |
खोलने के लिए तेल की मात्रा (एकल सिलेंडर) | समापन के लिए तेल की मात्रा (एकल सिलेंडर) | राम प्रकार |
राम का आकार (में) |
आयाम मिमी | वजन किलो | अनुशंसित बीओपी कोड | |||||
| लंबाई | चौड़ाई | ऊंचाई | अकेला | दोहरा | ||||||||||
| अकेला | दोहरा | |||||||||||||
| 180(71/16 इंच)श्रृंखला | FZ18-352FZ18-35 | 180(71/16) | 35 | 4.6 | 4.6 | यू | अधिकतम5 1/2 | 2477(3273) | 550 | 736 | 1116 | 1870 | 3586 |
सी11.002 C11.00 |
| FZ18-702FZ18-70 | 180(71/16) | 70 | 4.6 | 4.6 | यू | अधिकतम5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 |
सी20.002 C20.00 |
|
| FZ18-1052FZ18-105 | 180(71/16) | 105 | 4.6 | 4.6 | यू | अधिकतम5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 |
सी08.002 सी08.00 |
|
| 280(11इंच)श्रृंखला | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | यू | अधिकतम8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 |
C06.002 C06.00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | यू | अधिकतम8 5/8 | 3035(4065) | 660 | 950 | 1430 | 3900 | 7115 |
सी09.002 C09.00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | यू | अधिकतम7 5/8 | 3035(4396) | 820 | 1205 | 1840 | 6660 | 11750 |
C01.002 C01.00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | यू | अधिकतम6 5/8 | 3890(5104) | 1050 | 1470 | 2200 | 9525 | 16933 |
सी10.002 C10.00 |
|
| 346(135/8 इंच)श्रृंखला | FZ35-352FZ35-35 | 346(135/8) | 35 | 21 | 22 | यू | अधिकतम10 3/4 | 3647(4833) | 720 | 928 | 1501 | 5150 | 9750 |
सी21.002 सी21.00 |
| FZ35-702FZ35-70 | 346(135/8) | 70 | 21 | 22 | यू | अधिकतम10 3/4 | 3707(4893) | 745 | 1115 | 1720 | 6020 | 10940 |
सी17.002 सी17.00 |
|
| FZ35-1052FZ35-105 | 346(135/8) | 105 | 22.8 | 23.7 | यू | अधिकतम10 3/4 | 3957(5319) | 850 | 1340 | 2076 | 9310 | 16210 |
सी16.002 सी16.00 |
|
| 540(211/4 इंच)श्रृंखला | FZ54-142FZ54-14 | 540(211/4) | 14 | 16.3 | 17.4 | यू | अधिकतम 16 | 4120(5800) | 1000 | 944 | 1638 | 7450 | 14420 |
सी25.002 C25.00 |
| 540(211/4 इंच)श्रृंखला | FZ54-352FZ54-35 | 540(211/4) | 35 | 51 | 56 | यू | अधिकतम16 | 4884(6364) | 1080 | 1300 | 2100 | 13720 | 26500 |
सी27.002 सी27.00 |
| FZ54-702FZ54-70 | 540(211/4) | 70 | 51 | 56 | यू | अधिकतम16 | 4884(6364) | 1200 | 1742 | 2542 | 15718 | 29773 |
सी28.002 सी28.00 |
|
| 680(263/4) | FZ68-212FZ68-21 | 680(263/4) | 21 | 36 | 37 | यू | अधिकतम20 | 5305(6646) | 1280 | 1214 | 1924 | 13300 | 24800 |
सी24.002 सी24.00 |
| नोट 1. बीओपी परीक्षण दबाव मानक दबाव का 1.5 गुना है | ||||||||||||||
| 2. ऑपरेटिंग दबाव 8.4Mpa से 10.5Mpa तक है | ||||||||||||||
यू टाइप शीयर रैम ऑपरेटिंग विशिष्टता
| बीओपी प्रकार | बीओपी मॉडल | अनुशंसित बीओपी कोड | सिलेंडर प्रकार | ड्रिल पाइप की विशिष्टता |
| यू | (2)FZ28-35 | (2)सी06.00 | सामान्य सिलेंडर | |
| (2)सी06.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7एलबी/फीट जी-105 पीएसएल-3 | ||
| (2)एफजेड28-105 | (2)सी01.00 | सामान्य सिलेंडर | ||
| (2)सी01.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7एलबी/फीट जी-105 पीएसएल-3 | ||
| (2)एफजेड 35-35 | (2)सी21.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C26.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7एलबी/फीट एस-135 पीएसएल-3 | ||
| (2)एफजेड 35-70 | (2)सी17.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C30.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7एलबी/फीट एस-135 पीएसएल-3 | ||
| (2)एफजेड 35-105 | (2)C16.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C23.00 | बड़ा सिलेंडर | 5 1/2" 24.7एलबी/फीट जी-105 पीएसएल-3 | ||
| (2)एफजेड 54-35 | (2)सी27.00 | सामान्य सिलेंडर | 6 5/8" 27.7एलबी/फीट एस-135 पीएसएल-3 |
यू टाइप वेरिएबल रैम रेंज
| बीओपी प्रकार | बीओपी मॉडल | वेरिएबल राम की रेंज (इंच) | ||
| यू | (2)एफजेड 28-35 | 2 7/8"-5" | ||
| (2)एफजेड 28-70 | 2 7/8"-5" | |||
| (2)एफजेड 35-35 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2)एफजेड 35-70 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2)एफजेड 35-105 | 3 1/2"-5" | 4 1/2"-5 1/2" | ||
| (2)एफजेड 54-35 | 2 7/8"-5 7/8" | |||
