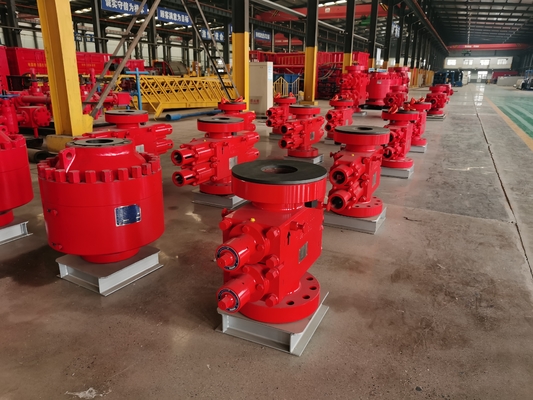

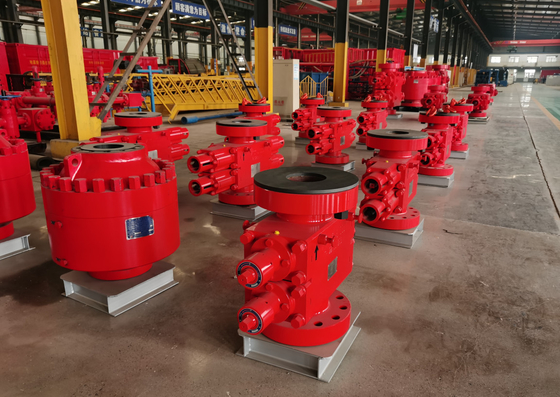

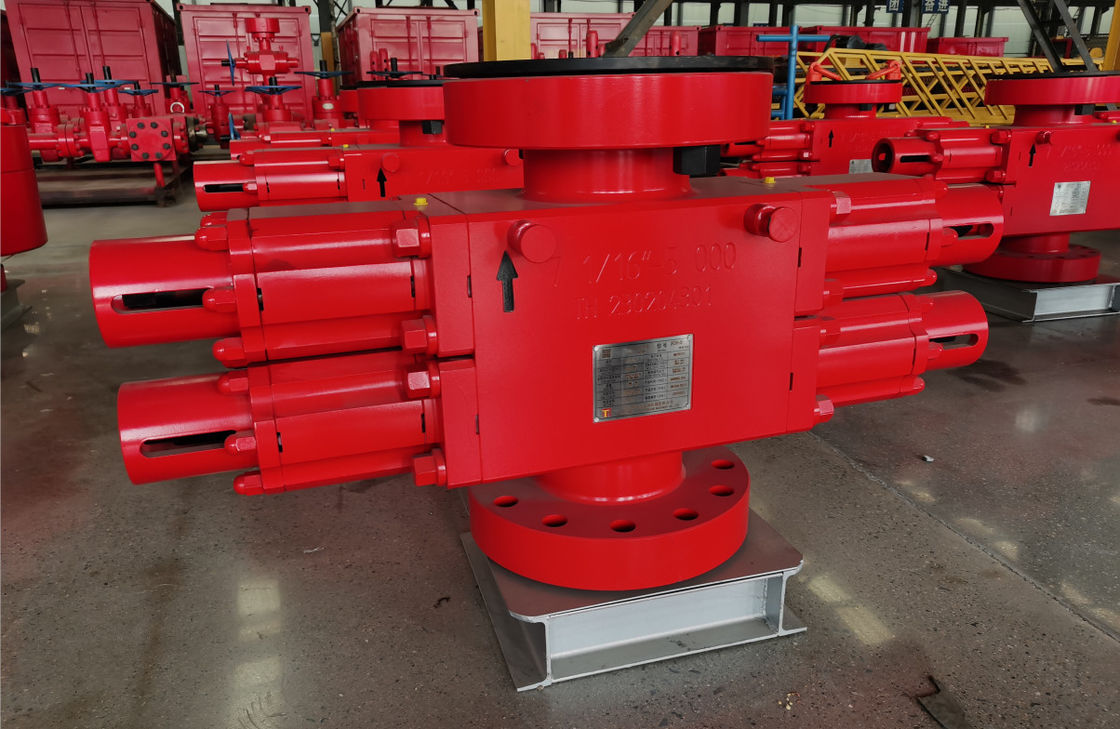

मैनुअल डबल राम बीओपी दबाव 5000PSI 7-1/16 "तेल क्षेत्र ड्रिलिंग ब्लोआउट रोकथाम

मैनुअल डबल राम बीओपी दबाव 5000PSI 7-1/16 "तेल क्षेत्र ड्रिलिंग ब्लोआउट रोकथाम

I. ब्लाउज वेंटिलेटर उपकरण उत्पाद मॉडलः 2SFZ18-35

II.बाष्पीकरण रोधी उपकरण मुख्य उपयोग
हाइड्रोलिक डबल-रैम ब्लाउज प्रीवेंटर को तेल (गैस) परीक्षण के दौरान ब्लाउज को प्रभावी ढंग से नियंत्रित करने के लिए डिज़ाइन किया गया है। इसका उपयोग कम दबाव वाले कुएं के सिरों पर वर्कओवर और डेटा माप के लिए भी किया जाता है।हाइड्रोलिक डबल-रैम ब्लोअट प्रोविडेंट अकेले या सिंगल-रैम ब्लोअट प्रोविडेंट के साथ संयोजन में इस्तेमाल किया जा सकता हैइसका प्रयोग एक अंगूठी ब्लोअउट रोकथाम के साथ भी किया जा सकता है।
III. ब्लाउज प्रीवेंटर उपकरण कार्य सिद्धांत
1स्विच क्रिया सिद्धांत
जब हाइड्रोलिक नियंत्रण प्रणाली का उच्च दबाव वाला तेल बाएं और दाएं हाइड्रोलिक सिलेंडर के बंद होने वाले कक्ष में प्रवेश करता है,पिस्टन को राम शाफ्ट और राम असेंबली को राम चैंबर द्वारा परिभाषित पटरियों के साथ क्रमशः कुएं के केंद्र की ओर ले जाने के लिए कुएं को सील करने के लिए धकेल दिया जाता हैजब उच्च दबाव वाला तेल बाएं और दाएं हाइड्रोलिक सिलेंडर के उद्घाटन कक्ष में प्रवेश करता है,पिस्टन राम शाफ्ट ड्राइव करने के लिए धक्का दिया जाता है और राम विधानसभा अच्छी तरह से सिर खोलने के लिए कुएं के केंद्र से दूर ले जाने के लिएगेट स्विच हाइड्रोलिक कंट्रोल सिस्टम के रिवर्स वाल्व द्वारा ब्लाउज प्रीवेंटर के खुलने और बंद होने की क्रियाओं को नियंत्रित करता है।
2सील करने का सिद्धांत:
राम ब्लाउज प्रीवेंटर के पास कुएं के सिर को प्रभावी ढंग से सील करने के लिए चार सील होनी चाहिए, अर्थात्ः राम शीर्ष सील और शेल सील। गेट की फ्रंट सील, पाइप और फ्रंट सील के बीच सील।आवास और साइड डोर के बीच सीलगेट शाफ्ट और साइड डोर के बीच की सील।
गेट की सील प्रक्रिया को दो चरणों में विभाजित किया गया हैः पहला, हाइड्रोलिक तेल की क्रिया के तहत,गेट शाफ्ट सील सामने के हिस्से को निचोड़ने और विकृत करने के लिए गेट के सामने सील रबर कोर को धक्का देता है, और अंत में हस्तक्षेप संपीड़न सील भाग सील रबर कोर और खोल के बीच। यह एक प्रारंभिक सील बनाता है। दूसरा, जब कुएं के सिर पर दबाव है,अच्छी तरह से दबाव आगे निचोड़ने और विकृत करने के लिए राम के पीछे से राम के सामने सील धक्काइसी समय, कुएं के दबाव से नीचे से राम को खोल की ऊपरी सीलिंग सतह के निकट तैरने के लिए धकेल दिया जाता है, जिससे एक विश्वसनीय सील बनती है, जिसे कुएं कहा जाता है।दबाव सीलिंग प्रभाव में सहायता करता है.
विशिष्ट कार्य इस प्रकार हैंः
1. जब कुएं में पाइप होता है, तो यह आवरण और ट्यूबिंग के बीच की रिंगल स्पेस को बंद कर सकता है। यह 2 3/8?, 2 7/8?, 3 1/2? और पूर्ण सीलिंग गेट से लैस हो सकता है,जो रिंगुलर स्पेस को बंद कर सकता हैउपरोक्त विनिर्देशों के साथ पाइप केबल गेट के साथ भी उपलब्ध हैं। (विशेष विनिर्देश ग्राहक आवश्यकताओं के अनुसार कॉन्फ़िगर किए जाते हैं)
2जब कुएं में कोई ड्रिलिंग टूल न हो, तो कुएं को पूर्ण सीलिंग गेट से सील किया जा सकता है।
3दबाव को प्रभावी ढंग से नियंत्रित करने के लिए, इसका उपयोग दबाव संतुलन संचालन प्राप्त करने के लिए तेल (गैस) परीक्षण मनिफोल्ड के साथ किया जा सकता है।
4कुएं के सिर को बंद रखने के दौरान कुएं की हत्या और कुएं की सफाई जैसे विशेष कार्य किए जा सकते हैं।
बीओपी के मुख्य तकनीकी मापदंड
नामः हाइड्रोलिक डबल राम ब्लोआउट रोकथाम
मॉडलः 2SFZ18-35
नामित कार्य दबावः 34.5Mpa
नाममात्र व्यासः 179 मिमी (7 1/16)
तापमानः-29°C से 121°C
