उत्पाद विवरण:
|
| अधिकतम इनपुट शक्ति: | 600 एचपी | अधिकतम कनेक्टिंग रॉड लोड: | 445000N |
|---|---|---|---|
| स्ट्रोक: | 152.4 मिमी | उच्चतम गति: | 450 आरपीएम |
| गति अनुपात: | 4.61:1 | वजन: | 2492किग्रा |
| प्रमुखता देना: | 600HP प्लंगर पंप,तीन सिलेंडर प्लंगर पंप,अम्ल बनाने वाली फ्रैक्चरिंग ट्रक प्लंगर पंप |
||

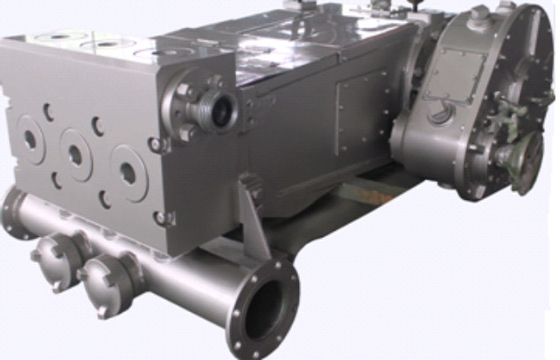

तीन सिलेंडर प्लंगर पंप KTZ-600L प्रकार 600HP अम्लीयकरण फ्रैक्चरिंग ट्रक के लिए
KTZ600L विवरण
KTZ600L पंप एक घुमावदार, वॉल्यूमेट्रिक, एकल-अभिनय, क्षैतिज तीन-सिलेंडर पिंपल पंप है। पंप की अधिकतम इनपुट शक्ति 600hp है।इस पंप का व्यापक रूप से अंतराल तेल कुएं संचालन में प्रयोग किया जाता है, जैसे कि अम्लीकरण, सीमेंटिंग, फ्रैक्चरिंग, पानी इंजेक्शन और अन्य कार्य स्थितियां। संरचनात्मक रूप से यह एकल मशीन एकल पंप सीमेंट ट्रक पर कॉन्फ़िगर करने के लिए उपयुक्त है,जैसे GJC45-21, GJC50-13, 700 प्रकार का एसिडिजिंग फ्रैक्चरिंग ट्रक, 45-21 उच्च दबाव इंजेक्शन स्किड, आदि।
मुख्य तकनीकी मापदंडः
अधिकतम इनपुट पावरः 600hp (447kW)
अधिकतम आवृत्तिः 450rpm
अधिकतम कनेक्टिंग रॉड लोड:100000 पाउंड ((445000N)
स्टोकः 6" ((152.4mm)
गियर अनुपातः 4.61:1
लंबाईः 64 "(1626 मिमी)
चौड़ाईः 53.78" ((1366 मिमी)
ऊँचाईः 23.88 "(607 मिमी)
वजनः 5495 पाउंड (2492 किलोग्राम)
मुख्य संरचनात्मक विशेषताएं:
1इसमें तीन भाग होते हैंः पावर एंड, हाइड्रोलिक एंड और रिडक्शन बॉक्स;
2. एक अद्वितीय बाहरी कमी गियरबॉक्स डिजाइन को अपनाता है। कमी गियरबॉक्स को बाएं या दाएं घुड़सवार किया जा सकता है, और चुनने के लिए 16 अलग-अलग स्थापना स्थिति हैं,वाहन के लेआउट और रखरखाव को आसान बनाना;
3. एसपीएम 600 शॉर्ट पंप से व्युत्पन्न, पंप के आवरण की लंबाई बढ़ाई जाती है, एक छोटी कनेक्टिंग रॉड जोड़ी जाती है, और पिंपल और कनेक्टिंग रॉड को क्लैंप द्वारा जोड़ा जाता है,जो कि संक्षिप्त पंप की कमियों को दूर करता है जो रखरखाव में मुश्किल है और एक मशीन में कॉन्फ़िगरेशन के लिए उपयुक्त हैपंप ट्रकों (स्किड) पर, यह घरेलू सीमेंटिंग ट्रकों और उच्च दबाव इंजेक्शन उपकरण के लिए एक मानक उत्पाद बन गया है;
4. यह SPM600 पंप के आंतरिक भागों के साथ बुनियादी विनिमेयता है;
5ग्राहकों को चुनने के लिए विभिन्न दबावों और विस्थापनों को प्राप्त करने के लिए चार अलग-अलग विनिर्देशों के प्लंगरों (3", 3.5", 4", 4.5") को स्थापित करने के लिए दो अलग-अलग पंप हेड बॉडी हैं।
प्रदर्शन मापदंड निम्नलिखित हैंः (नोटः तालिका में मापदंडों की गणना 100% आयतन दक्षता और 90% यांत्रिक दक्षता के आधार पर की जाती है)
|
प्लंगर व्यास इंच मिमी |
आवृत्ति ((rpm) | |||||||||
| 50 | 120 | 200 | 300 | 450 | ||||||
|
विस्थापन जीपीएम (एल/मिनट) |
दबाव Psi (एमपीए) |
विस्थापन जीपीएम (एल/मिनट) |
दबाव Psi (एमपीए) |
विस्थापन जीपीएम (एल/मिनट) |
दबाव पीएसआई (एमपीए) |
विस्थापन जीपीएम (एल/मिनट) |
दबाव पीएसआई (एमपीए) |
विस्थापन जीपीएम (एल/मिनट) |
दबाव पीएसआई (एमपीए) |
|
|
3" (76.2) |
28 (104) |
14141 (97.5) |
66 (250) |
14098 (97.2) |
110 (417) |
8456 (58.3) |
165 (625) |
5642 (38.9) |
248 (938) |
3756 (25.9) |
|
3.5" (88.9) |
37 (142) |
10399 (71.7) |
90 (341) |
10341 (71.3) |
150 (568) |
6208 (42.8) |
225 (851) |
4148 (28.6) |
337 (1277) |
2756 (19) |
|
4" (101.6) |
49 (185) |
7962 (54.9) |
118 (445) |
7919 (54.6) |
196 (741) |
4757 (32.8) |
294 (1112) |
3176 (21.9) |
441 (1668) |
2118 (14.6) |
|
4.5" (114.3) |
62 (235) |
6295 (43.4) |
149 (563) |
6266 (43.2) |
248 (938) |
3756 (25.9) |
372 (1407) |
2509 (17.3) |
558 (2111) |
1668 (11.5) |
| इनपुट पावर | 188 किलोवाट | 447 किलोवाट | 447 किलोवाट | 447 किलोवाट | 447 किलोवाट | |||||
