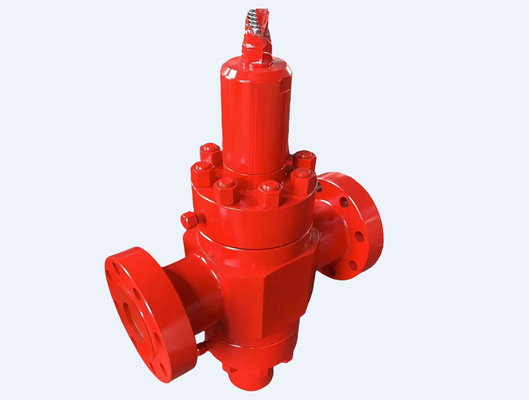

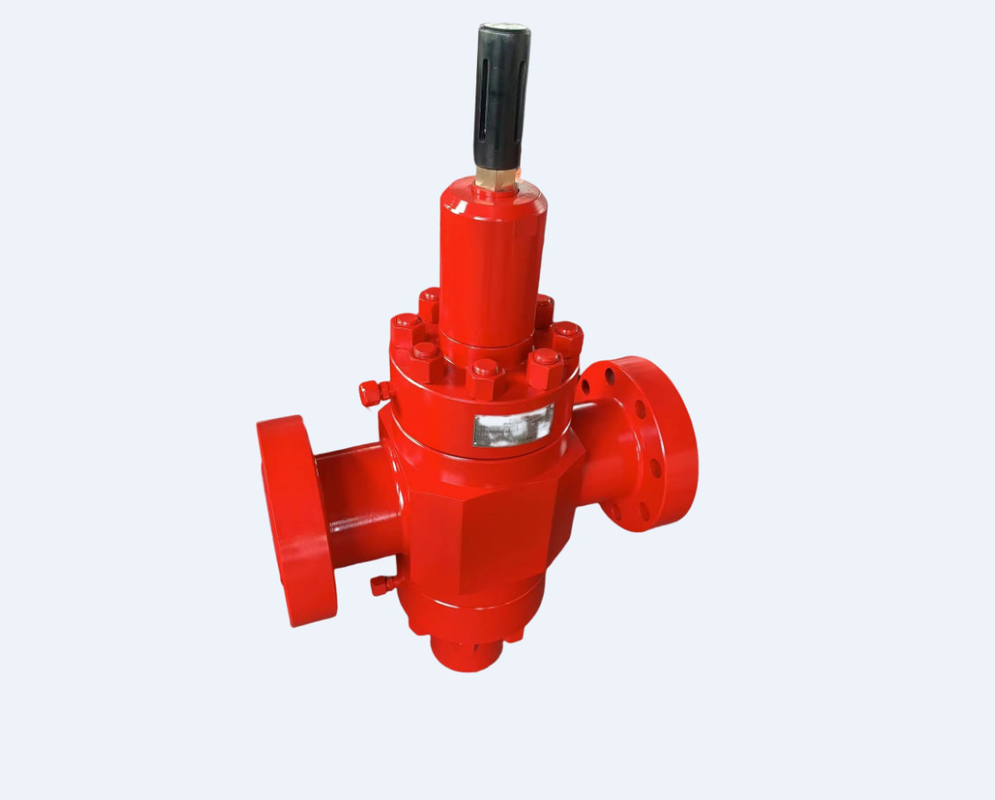

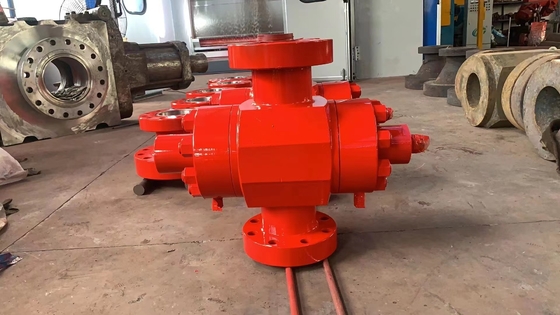

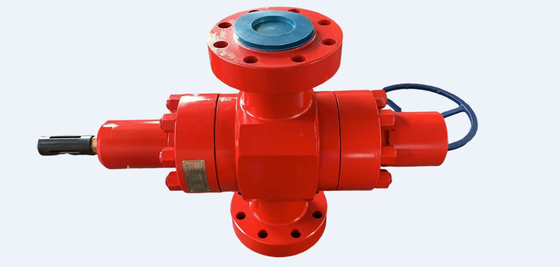

गेट वाल्व मैनुअल फ्लैट वाल्व 4 1/16 इंच दबाव 10000PSI एपीआई PSL3 शरीर सामग्री कार्बन स्टील
1मुख्य उद्देश्य और अनुप्रयोग
प्लेट गेट वाल्व का उपयोग नियंत्रण पाइपलाइन और अन्य माध्यमों के पास/स्टॉप के लिए किया जाता है जिसका नामित कार्य दबाव 70 एमपीए है, पूर्ण छेद के लिए 103 मिमी की आवश्यकता होती है, कार्य तापमान सीमा -29°C~+ 121°C है,और किस माध्यम में पेट्रोलियम शामिल है, प्राकृतिक गैस और अन्य सामग्री अम्लीय वातावरण और गैर-अम्लीय वातावरण में
2प्रौद्योगिकी विनिर्देश
a. उत्पाद निष्पादन मानकः API SPEC 6A कुएं के सिर और X-mas assy का विनिर्देश।
b. नामित कार्य दबावः 70MPa (10000PSI)
c. नाममात्र छेद:103 मिमी (4 1/16 इंच)
d. हाइड्रोलिक नियंत्रण तेल दबावः 10.5 एमपीए
नामित तापमान स्तरः एलयू
f. सामग्री का स्तर: डीडी
g. उत्पाद विनिर्देश स्तरः PSL 3
h. प्रदर्शन आवश्यकता स्तरः PR1
3संरचना की विशेषता
3.1 वाल्व बढ़ते स्टेम प्लेट गेट वाल्व वाल्व शरीर, वाल्व सीट, लहर स्प्रिंग, वाल्व डिस्क, वाल्व स्टेम, वाल्व हुप, स्टेम के नट, पैकिंग सील आदि से बना है ((जोड़ा चित्र देखें)
3.2वाल्व के सभी भाग (सतह नम) मिश्र धातु स्टील या स्टेनलेस स्टील से बने होते हैं, जो तकनीकी विनिर्देश द्वारा निर्धारित स्थिति आवश्यकताओं को पूरा कर सकते हैं।
3.3 वाल्व-सीट एक फ्लोट-सील संरचना है, जो वाल्व-सीट को वाल्व प्लेट के साथ कसकर जोड़ती है, वाल्व गुहा में सबसे अच्छी सील के साथ सील-तेल से भरा होता है।वाल्व प्लेट और वाल्व सीट के सील-तले 45 ~ 62HRC त्वचा कठोरता के वेल्डेड निकल आधार कार्बाइड के साथ इलाज कर रहे हैं, जो वाल्व के कार्य जीवन को बढ़ाने के लिए उच्च कठोरता वाले घर्षण विरोधी और स्कोर विरोधी होते हैं।
3.4 पैकिंग भराव ¥ मुंह ¥ प्रकार की संरचना है जो एक नाममात्र दबाव और एक उच्च दबाव पर प्रभावी सील रखने कर सकते हैं
3.5. वाल्व हाइड्रोलिक नियंत्रण पाइपलाइन से जुड़ा है के बाद,तेल सिलेंडर की स्थिति तरल दबाव संपर्क करके ऊपर और नीचे ले जाने के लिए धक्का दिया जाता है तो वाल्व-स्टेम वाल्व प्लेट के साथ सिंक्रनाइज़ गति है, वाल्व खोलने या बंद कर सकते हैं. जब स्थिति ऊपर चला जाता है, संकेतक स्टेम इसके साथ ऊपर चला जाता है, वाल्व खोलने के लिए चलता है, अन्यथा वाल्व बंद करने के लिए चलता है.
4. भंडारण, परिवहन और रखरखाव। .
4.1वाल्व को सूखे और हवादार कमरे में रखा जाना चाहिए और वाल्व को बंद करने के लिए छेद को बंद किया जाना चाहिए।
4.2भंडारण के रूप में, जुड़ा हुआ छोर एंटी-रस्ट और एंटी-फॉलिंग के लिए तेल पेंट करना चाहिए।
4.3. प्रसव से पहले, वाल्व गुहा में उच्च दबाव सील वसा से भरा है; उपयोग के बाद, जब तक कई बार खोलने / बंद या सील सतह पर थोड़ा रिसाव,सील वसा को वाल्व गुहा में सील वसा इंजेक्शन वाल्व या वाल्व हुप द्वारा इंजेक्ट किया जाना चाहिए. जरूरत के अनुसार, सीलिंग-ग्रिज इंजेक्शन वाल्व के नट्स को अनस्क्रू करें, और वाल्व गुहा में सीलिंग-ग्रिज इंजेक्शन के लिए उच्च-दबाव सीलिंग-ग्रिज इंजेक्शन बंदूक को कनेक्ट करें, फिर नट को पेंच करें।
4.4 वाल्व का उपयोग प्रवाह के माध्यम को खोलने/बंद करने के लिए किया जाता है। उपयोग के दौरान, वाल्व को पूर्ण रूप से खुला या पूर्ण रूप से बंद रखा जाना चाहिए, प्रवाह विनियमन के लिए उपयोग करना मना है,अन्यथा वाल्वों की सीलिंग गुण और कार्य जीवन को प्रभावित करने के लिए.
5दबाव परीक्षण और स्थापना
5.1. वाल्व के वितरण से पहले,103.5 एमपीए हाइड्रोलिक दबाव परीक्षण दो बार किए गए थे। दोहराए गए परीक्षण को प्रतिबंधित करें।
a..परीक्षण दबाव की प्रक्रियाः दोनों छोरों को तीन बार अलग-अलग परीक्षण किया जाता है, स्टैंड-अप दबाव का समय पहली बार 3 मिनट से कम नहीं होता है,स्टैंडअप दबाव समय दूसरी और तीसरी बार 15 मिनट से कम नहीं हैस्टैंडअप दबाव के दौरान कोई रिसाव या ड्रॉडाउन नहीं होना चाहिए।
5.3 पाइपलाइन से जुड़ने वाले वाल्व के रूप में, वाल्व के अंत में BX155 रिंग सीलिंग गास्केट सेट किया जा सकता है, और बोल्ट और नट्स के साथ फ्लैंज की एक जोड़ी को जोड़ता है, जिसे पेंच किया जाना चाहिए,और हाइड्रोलिक नियंत्रण तालिका के 1 "हाइड्रोलिक पाइपलाइन के दो टुकड़े सुरक्षित रूप से हाइड्रो-सिलेंडर की तरफ शीर्ष छेद और निचले छेद के साथ जुड़ा होगा, ताकि वाल्व खोल/बंद हो सके।
6. मरम्मत
6.1. वाल्व डिस्क और वाल्व सीट के कुछ सील के बीच थोड़ा रिसाव होता है, जब सील वसा सील वसा इंजेक्शन वाल्व द्वारा वाल्व गुहा में इंजेक्ट किया जाएगा, अगर विफल,सीलिंग-फेस में खरोंच या पहनना हो सकता हैनवीनीकरण का काम मुखौटा और ग्राउंड फिनिश के तहत किया जाएगा।
6.2जैसे-जैसे वाल्व स्टैम्प या बैलेंस स्टैम्प के पैकिंग फिलर पर रिसाव होता है, फिलर को बदलने की आवश्यकता होती है।
