उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | यंत्र का वह भाग जो हवा या पानी को नहीं निकलने देता है | मेरारियल: | इस्पात |
|---|---|---|---|
| स्थिति: | बिल्कुल नया | के लिए इस्तेमाल होता है: | मिशन केन्द्रापसारक पम्प |
| भाग संख्या: | 20614-01-30 | आवेदन: | तेल कुएं में ड्रिलिंग |
| प्रमुखता देना: | तेल पंप दस्ता सील पैकिंग,मिशन केन्द्रापसारक पम्प भराई बॉक्स,TRW स्टील भराई बॉक्स |
||

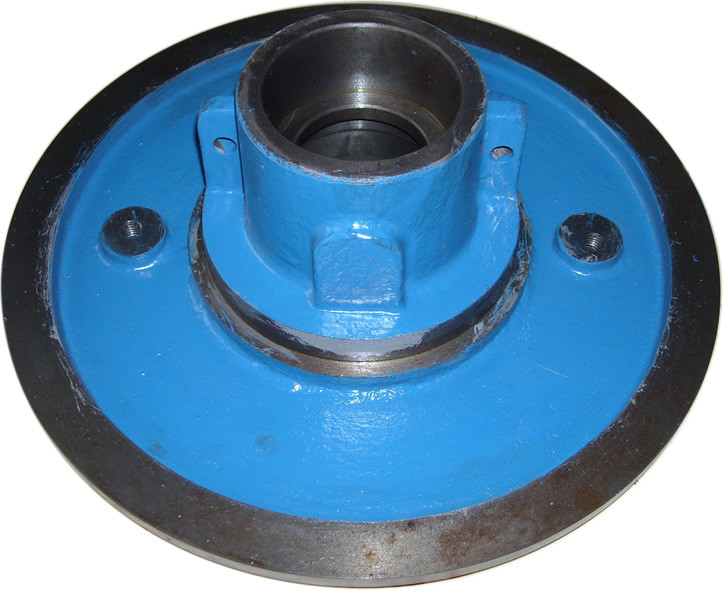

स्टफिंग बॉक्स एनओवी मिशन सेंट्रीफ्यूगल पंप पार्ट्स टीआरडब्ल्यू एपीआई स्टैंडर्ड
मिशन केन्द्रापसारक पम्प संरचना संरचना
MISSON केन्द्रापसारक पंप की मूल संरचना छह भागों से बनी है: प्ररित करनेवाला, पंप बॉडी, पंप शाफ्ट, असर, सीलिंग रिंग, स्टफिंग बॉक्स।
1, प्ररित करनेवाला केन्द्रापसारक पम्प का मुख्य भाग है, इसकी गति बल से अधिक है, और प्ररित करनेवाला पर ब्लेड एक मुख्य भूमिका निभाता है, प्ररित करनेवाला को विधानसभा से पहले स्थिर संतुलन प्रयोग पास करना चाहिए।जल प्रवाह के घर्षण नुकसान को कम करने के लिए प्ररित करनेवाला पर आंतरिक और बाहरी सतहों को चिकना होना चाहिए।
2, पंप बॉडी को पंप शेल के रूप में भी जाना जाता है, यह पंप का मुख्य भाग है।यह एक सहायक और फिक्सिंग भूमिका निभाता है और बढ़ते बीयरिंगों के लिए ब्रैकेट से जुड़ा हुआ है।
3, पंप शाफ्ट की भूमिका युग्मन और मोटर, मोटर टोक़ को प्ररित करनेवाला से जोड़ने के लिए है, इसलिए यह यांत्रिक ऊर्जा के हस्तांतरण का मुख्य घटक है।
4. स्लाइडिंग बियरिंग्स स्नेहक के रूप में पारदर्शी तेल का उपयोग करते हैं, और तेल स्तर रेखा में तेल जोड़ते हैं।पंप शाफ्ट के साथ बहुत अधिक तेल रिसना चाहिए, बहुत कम असर ज़्यादा गरम होना चाहिए और दुर्घटना का कारण बनना चाहिए!पंप चलाने की प्रक्रिया में, असर का तापमान 85 डिग्री होता है, और सामान्य ऑपरेशन लगभग 60 डिग्री होता है।
5, सीलिंग रिंग, जिसे लीकेज रिडक्शन रिंग भी कहा जाता है।
6. पैकिंग बॉक्स मुख्य रूप से पैकिंग, पानी की सील की अंगूठी, पैकिंग बैरल, पैकिंग ग्रंथि और पानी की सील पाइप से बना है।स्टफिंग बॉक्स का कार्य मुख्य रूप से पंप शेल और पंप शाफ्ट के बीच की खाई को बंद करना है, पंप के अंदर पानी के प्रवाह को बाहर की ओर न जाने दें और बाहर की हवा को पंप में न जाने दें।पंप में हमेशा वैक्यूम रखें!जब पंप शाफ्ट और पैकिंग घर्षण ने पैकिंग को ठंडा करने के लिए पानी की सील पाइप से पानी की सील की अंगूठी पर गर्मी उत्पन्न की!पंप ठीक से चालू रखें।तो पैकिंग बॉक्स के निरीक्षण की प्रक्रिया में पंप के संचालन में विशेष ध्यान है!फिलर को लगभग 600 घंटे के बाद बदला जाना चाहिए।
मिशन केन्द्रापसारक पम्प उत्पाद विशेषताएं:
1, उत्कृष्ट हाइड्रोलिक मॉडल और उन्नत विनिर्माण प्रौद्योगिकी का उपयोग, पंप के प्रदर्शन और सेवा जीवन में सुधार करता है।
2, क्योंकि शाफ्ट सील हार्ड मिश्र धातु और फ्लोरीन रबर मैकेनिकल सील से बना है, यह पंप संचालन की विश्वसनीयता और संदेश देने वाले माध्यम के तापमान में सुधार कर सकता है।
3, पंप का प्रवाह हिस्सा स्टेनलेस स्टील प्लेट मुद्रांकन और वेल्डिंग से बना है, ताकि पंप को हल्के संक्षारक मीडिया पर लागू किया जा सके।
4, समग्र संरचना कॉम्पैक्ट, छोटी मात्रा, हल्के वजन, कम शोर, ऊर्जा बचत प्रभाव उल्लेखनीय, आसान रखरखाव है।
5, पंप इनलेट और आउटलेट पंप सीट के समान स्तर पर स्थित हैं, सीधे पाइपलाइन में उपयोग किया जा सकता है।
6, मानक मोटर का उपयोग करके, उपयोगकर्ता आसानी से जरूरतों के अनुसार मोटर से लैस हो सकते हैं।
7, उपयोगकर्ताओं की जरूरतों के अनुसार बुद्धिमान रक्षक से लैस किया जा सकता है, पंप शुष्क रोटेशन, चरण की कमी, अधिभार और अन्य प्रभावी सुरक्षा।
मिशन केन्द्रापसारक पम्प उत्पाद आवेदन
जल आपूर्ति: जल संयंत्र निस्पंदन और परिवहन, जल संयंत्र क्षेत्र जल आपूर्ति, सुपरचार्जिंग, ऊंची इमारतों की सुपरचार्जिंग।
औद्योगिक दबाव: प्रक्रिया जल प्रणाली, सफाई व्यवस्था, उच्च दबाव निस्तब्धता प्रणाली, अग्नि सुरक्षा प्रणाली।
औद्योगिक तरल परिवहन: शीतलन और एयर कंडीशनिंग सिस्टम, बॉयलर फीड वॉटर और कंडेनसेशन सिस्टम, मशीन टूल्स, एसिड और क्षारीय मध्यम परिवहन।
जल उपचार: अल्ट्राफिल्ट्रेशन सिस्टम, रिवर्स ऑस्मोसिस सिस्टम, आसवन प्रणाली, विभाजक और स्विमिंग पूल जल उपचार प्रणाली।
सिंचाई: क्षेत्र सिंचाई, स्प्रे सिंचाई, ड्रिप सिंचाई।
मिशन केन्द्रापसारक पम्प भागों की सूची
| देर से | विवरण | संदर्भ |
| 1 | आस्तीन शाफ्ट | 20613-21जी-7ए |
| 2 | शाफ्ट एसवाई | 07A-178-416Ss |
| 3 | शाफ्ट | 3786-4ए |
| 4 | स्टफिंग बॉक्स | 20614-01-30 |
| 5 | SHAFT1 7/8 TRW पंप | 4932-21ए |
| 6 | सील तेल | 3943-12 |
| 7 | प्ररित करनेवाला | 4574-44-1 |
| 8 | पैकिंग, शाफ़्ट-w/लालटेन रिंग (ग्रेफाइट/ऐक्रेलिक) | 66100700s |
| 9 | गैसकेट केसिंग | 10399-19-1 |
| 10 | शाफ्ट | 3769-21ए |
| 11 | असर पड़ना | 3944-1 |
| 12 | पैकिंग | 8264-11S1A |
| 13 | इम्पेलर81/2/टीआरडब्ल्यू 1x1,5सी | 4170-44-1 |
| 14 | प्लेट पहनें | 3779-1 |
| 15 | प्लेट पहनें | 3762-1 |
| 16 | मैकेनिकल सील | 22451-1 |
| 17 | असर पड़ना | 3944-3 |
| 18 | सील तेल | 3943-14 |
| 19 | प्ररित करनेवाला 14 | 19116-एओ-30 |
| 20 | स्टफिंग बॉक्स कवर (मैकेनिकल सील) | 22223-01-30 |
| 21 | यांत्रिक मुहर के लिए पैकिंग | 64840260ओ |
| 22 | पैकिंग | 8264-17W1ए |
| 23 | प्ररित करनेवाला 13" | 19206-90-1 |
| 24 | पैकिंग सहायक | 8474-17W-1ए |
| 25 | गैसकेट आवरण | 10399-46-1 |
