उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | यू-टाइप राम बीओपी | आकार: | 18-3/4" |
|---|---|---|---|
| दबाव: | 10000psi | आवेदन पत्र: | तेल कुएं में ड्रिलिंग |
| प्रमुखता देना: | यू टाइप राम बीओपी ब्लोआउट प्रिवेंटर्स,ब्लोआउट प्रिवेंटर उपकरण 18 3/4 ",ऑयल ड्रिलिंग बीओपी ब्लोआउट प्रिवेंटर |
||

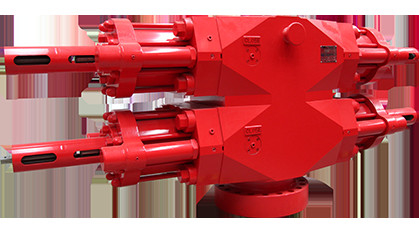

ब्लोआउट प्रिवेंटर उपकरण यू-टाइप राम बीओपी बोर 18 3/4" 10000 पीएसआई
संरचनात्मक सुविधा
दबावयुक्त घटक फोर्जिंग मैटेरियल हैं, जिनमें अच्छी ताकत और प्रभाव क्रूरता है, फोर्जिंग डिफ़ॉल्ट से बचें।
● मध्य निकला हुआ किनारा संयुक्त मुहर का उपयोग करता है, इसका स्विच हाइड्रोलिक दबाव द्वारा संचालित होता है, राम को बदलने में आसान होता है।
● पारंपरिक कतरनी राम बीओपी की तुलना में सहायक तेल सिलेंडर से लैस, इसमें कार्य, छोटी मात्रा है।
राम रबड़ प्रचुर मात्रा में है, और स्वयं निहित मुहर का उपयोग करें।
मैनुअल लॉकिंग डिवाइस मानक कॉन्फ़िगरेशन से संबंधित है, हाइड्रोलिक नुकसान की स्थिति में, यह सुनिश्चित कर सकता है कि रैम बंद रहे।
मैनुअल और हाइड्रोलिक लॉकिंग डिवाइस और सहायक तेल सिलेंडर को ग्राहकों की आवश्यकताओं के अनुसार लचीले ढंग से सुसज्जित किया जा सकता है, और इंटरचेंज करना आसान है।
कम तापमान के लिए प्रतिरोधी बीओपी का आंतरिक खोल पाइप लाइन को संसाधित कर सकता है, जिससे बीओपी के अंदर भाप का प्रवाह, विकिरण गर्मी हो सके।(कॉस्ट्यूमर के विकल्प के लिए)।
उच्च सल्फर के लिए प्रतिरोधी बीओपी का आंतरिक भाग जो अच्छी तरह से तरल से संपर्क करता है, उच्च निकल बेस मिश्र धातु है, जो एच 2 एस और सीओ 2 के प्रतिरोध के उच्चतम स्तर को प्राप्त कर सकता है।
राम विधानसभा
पाइप राम
1. टॉप सील रबर 2. राम बॉडी 3. फ्रंट सील रबर
यू टाइप राम स्ट्रक्चर स्केच
शीयर राम
कतरनी राम पाइप को कुएं में काट सकता है, कुएं को आँख बंद करके बंद कर सकता है, और कुएं में पाइप न होने पर अंधा राम के रूप में भी इस्तेमाल किया जा सकता है।कतरनी राम की स्थापना मूल राम के समान ही है।
सामान्य स्थिति में अंधा राम के रूप में उपयोग किया जाता है, आपात स्थिति के मामले में कतरनी राम के रूप में उपयोग किया जाता है।
कतरनी स्पंज को बार-बार पाइप काटा जा सकता है और ब्लेड को नुकसान नहीं पहुंचा सकता है, मरम्मत के बाद पहने हुए ब्लेड का पुन: उपयोग किया जा सकता है।शेनकाई पांच बार से अधिक समय में कतरनी जीवन के साथ कतरनी राम का उत्पादन करता है, सीलिंग रबड़ को बदलने की अनुमति है।
साधारण राम ब्लेड राम शरीर के साथ एकीकृत है।
उच्च सल्फर के प्रतिरोधी बीओपी के राम ब्लेड को राम शरीर से अलग किया जाता है, जो ब्लेड के क्षतिग्रस्त होने के बाद ब्लेड को बदलना आसान होता है, और राम शरीर को बार-बार उपयोग करने में सक्षम बनाता है।
कतरनी रैम और ब्लेड की शीर्ष सील के बीच संपर्क सीलिंग सतह बड़ी है, जो रबर सीलिंग सतह पर दबाव को प्रभावी ढंग से कम करती है, और इसके जीवन को लम्बा खींचती है।
1. डाउन शीयर रैम 2. सेट स्रू 3. लेफ्ट सील 4. अप ब्लेड
5. शीर्ष सील रबर 6. अप कतरनी राम शरीर
7. ब्लेड सील 8. स्क्रू सेट करें 9. दायां सील 10. नीचे ब्लेड
उच्च सल्फर के लिए प्रतिरोधी यू प्रकार राम बीओपी की कतरनी राम विधानसभा संरचना
1. डाउन शीयर रैम बॉडी 2. लेफ्ट सील रबर
3. अप कतरनी राम शरीर 4. शीर्ष सील रबर
5. राइट सील रबर 6. ब्लेड सील
शीयर राम विधानसभा संरचना यू प्रकार राम बीओपी
चर राम
पाइप स्ट्रिंग के विभिन्न व्यास को सील करने के लिए परिवर्तनीय रैम का उपयोग किया जा सकता है।वेरिएबल रैम वेरिएबल रैम, टॉप सील, वेरिएबल फ्रंट सील से बना है।बीओपी में वेरिएबल रैम की स्थापना आम रैम के समान है, बीओपी के किसी भी हिस्से को बदलने की जरूरत नहीं है।
1. चर राम रबर 2. राम शरीर 3. शीर्ष सील रबर
यू प्रकार राम बीओपी की परिवर्तनीय राम विधानसभा संरचना
यू राम बीओपी विशिष्टता और मॉडल
| आपरेटिंग दबाव (साई) |
बोर (में) | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | यू | ||||||||
| 105-15000 | यू | यू | यू | यू | |||||
| 70-10000 | यू | यू | यू | यू | यू | यू | |||
| 35-5000 | यू | यू | यू | यू | यू | यू | यू | ||
| 21-3000 | यू | यू | यू | यू | यू | यू | यू | ||
| 14-2000 | यू | ||||||||
नोट: एस राम बीओपी विशिष्टता और मॉडल
यू यू प्रकार राम बीओपी का प्रतिनिधित्व करता है
| विशिष्टता और मॉडल | मुख्य बोर मिमी (में) |
काम का दबाव एमपीए (साई) |
खोलने के लिए तेल की मात्रा (एकल सिलेंडर) | बंद करने के लिए तेल की मात्रा (एकल सिलेंडर) | राम प्रकार | राम आकार (में) |
आयाम मिमी | वजन (किग्रा | अनुशंसित बीओपी कोड | |||||
| लंबाई | चौड़ाई | कद | एक | दोहरा | ||||||||||
| एक | दोहरा | |||||||||||||
| 180(71/16 इंच)श्रृंखला | FZ18-352FZ18-35 | 180(71/16) | 35 | 4.6 | 4.6 | यू | अधिकतम5 1/2 | 2477(3273) | 550 | 736 | 1116 | 1870 | 3586 | सी11.002 सी11.00 |
| FZ18-702FZ18-70 | 180(71/16) | 70 | 4.6 | 4.6 | यू | अधिकतम5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 | सी20.002 C20.00 |
|
| FZ18-1052FZ18-105 | 180(71/16) | 105 | 4.6 | 4.6 | यू | अधिकतम5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 | सी08.002 सी08.00 |
|
| 280(11in)श्रृंखला | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | यू | अधिकतम8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 | सी06.002 सी06.00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | यू | अधिकतम8 5/8 | 3035 (4065) | 660 | 950 | 1430 | 3900 | 7115 | सी09.002 सी09.00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | यू | अधिकतम7 5/8 | 3035(4396) | 820 | 1205 | 1840 | 6660 | 11750 | सी01.002 सी01.00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | यू | अधिकतम6 5/8 | 3890(5104) | 1050 | 1470 | 2200 | 9525 | 16933 | सी10.02 सी10.00 |
|
| 346(135/8 इंच)श्रृंखला | FZ35-352FZ35-35 | 346(135/8) | 35 | 21 | 22 | यू | अधिकतम 10 3/4 | 3647(4833) | 720 | 928 | 1501 | 5150 | 9750 | सी21.02 सी21.00 |
| FZ35-702FZ35-70 | 346(135/8) | 70 | 21 | 22 | यू | अधिकतम 10 3/4 | 3707(4893) | 745 | 1115 | 1720 | 6020 | 10940 | सी17.002 सी17.00 |
|
| FZ35-1052FZ35-105 | 346(135/8) | 105 | 22.8 | 23.7 | यू | अधिकतम 10 3/4 | 3957(5319) | 850 | 1340 | 2076 | 9310 | 16210 | सी16.002 सी16.00 |
|
| 540(211/4 इंच)श्रृंखला | FZ54-142FZ54-14 | 540(211/4) | 14 | 16.3 | 17.4 | यू | अधिकतम 16 | 4120(5800) | 1000 | 944 | 1638 | 7450 | 14420 | सी25.002 C25.00 |
| 540(211/4 इंच)श्रृंखला | FZ54-352FZ54-35 | 540(211/4) | 35 | 51 | 56 | यू | अधिकतम16 | 4884(6364) | 1080 | 1300 | 2100 | 13720 | 26500 | सी27.002 सी27.00 |
| FZ54-702FZ54-70 | 540(211/4) | 70 | 51 | 56 | यू | अधिकतम16 | 4884(6364) | 1200 | 1742 | 2542 | 15718 | 29773 | सी28.002 सी28.00 |
|
| 680(263/4) | FZ68-212FZ68-21 | 680(263/4) | 21 | 36 | 37 | यू | अधिकतम 20 | 5305(6646) | 1280 | 1214 | 1924 | 13300 | 24800 | सी24.002 सी24.00 |
| नोट 1. बीओपी परीक्षण दबाव मानक दबाव का 1.5 गुना है | ||||||||||||||
| 2. ऑपरेटिंग दबाव 8.4Mpa से 10.5Mpa . तक है | ||||||||||||||
यू टाइप शीयर राम ऑपरेटिंग विनिर्देश:
| बीओपी प्रकार | बीओपी मॉडल | अनुशंसित बीओपी कोड | सिलेंडर प्रकार | ड्रिल पाइप की विशिष्टता |
| यू | (2) एफजेड28-35 | (2)सी06.00 | सामान्य सिलेंडर | |
| (2)सी06.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2) एफजेड28-105 | (2) सी01.00 | सामान्य सिलेंडर | ||
| (2) सी01.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2) एफजेड 35-35 | (2)सी21.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)सी26.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7 एलबी/फीट एस-135 पीएसएल-3 | ||
| (2) एफजेड 35-70 | (2)सी17.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)सी30.00 | अग्रानुक्रम बूस्टर के साथ सिलेंडर | 5 1/2" 24.7 एलबी/फीट एस-135 पीएसएल-3 | ||
| (2) एफजेड 35-105 | (2)सी16.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)सी23.00 | बड़ा सिलेंडर | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2) एफजेड 54-35 | (2)सी27.00 | सामान्य सिलेंडर | 6 5/8 " 27.7lb/ft S-135 PSL-3 |
यू टाइप वेरिएबल राम रेंज
| बीओपी प्रकार | बीओपी मॉडल | परिवर्तनीय राम की सीमा (में) | ||
| यू | (2) एफजेड 28-35 | 2 7/8"-5" | ||
| (2) एफजेड 28-70 | 2 7/8"-5" | |||
| (2) एफजेड 35-35 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2) एफजेड 35-70 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2) एफजेड 35-105 | 3 1/2"-5" | 4 1/2"-5 1/2" | ||
| (2) एफजेड 54-35 | 2 7/8"-5 7/8" | |||
