उत्पाद विवरण:
|
| उत्पाद का नाम: | एस-टाइप राम बीओपी | आकार: | 13-5/8" |
|---|---|---|---|
| दबाव: | 15000psi | आवेदन: | तेल कुएं में ड्रिलिंग |
| प्रमुखता देना: | एस टाइप राम बीओपी ब्लोआउट प्रिवेंटर्स,ऑयल ड्रिलिंग बीओपी ब्लो आउट प्रिवेंटर,बीओपी ऑयल रिग ब्लोआउट प्रिवेंटर |
||

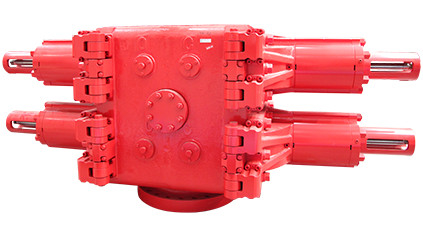

ब्लोआउट रोकथाम उपकरण एस प्रकार राम बीओपी बोर 13 5/8 " 15000psi
संरचनात्मक विशेषता
● दबाव वाले अवयवों में बेहतर मिश्र धातु वाले स्टील का प्रयोग किया जाता है।
● उच्च दबाव वाले बीओपी के दरवाजे की सील में संयुक्त सील का प्रयोग किया जाता है, जो कुएं के दबाव से बेहतर सील है।
● फ्लोटिंग या इंटीग्रल गेट का प्रयोग करें, सुरक्षित रूप से सील कर सकते हैं और आसानी से बदल सकते हैं।
● बोरिल प्रकार के तेल मार्ग का प्रयोग करें, असर हिंज हाइड्रोलिक हिंज से अलग है।
● हिंज संरचना सरल है, इसे उतारना और लगाना आसान है।
● कक्ष के दोनों किनारों पर बड़े आर्क प्रकार के खोल का प्रयोग करें, और दबाव के तहत खोल के चरम तनाव को कम करने के लिए चारों ओर आर्क प्रकार से पार करें।
● कॉम्पैक्ट संरचना के साथ, समान विदेशी उत्पादों की तुलना में छोटा।
● कम तापमान के प्रतिरोधी बीओपी का आंतरिक ढक्कन पाइपलाइन को संसाधित कर सकता है, ताकि बीओपी के अंदर भाप का प्रवाह हो सके, गर्मी का विकिरण कर सके।
राम सभा
● पाइप रैम
1. शीर्ष मुहर 2. सामने मुहर 3. राम शरीर
एचएफ प्रकार का राम संयोजन
1. राम शरीर 2. बोल्ट 3. राम बोल्ट 4. राम रबर
5क्लैंप धारक
एस प्रकार की राम इकाई
शियर राम
कतरन राम कुएं के पाइप को काट सकता है, कुएं के सिर को अंधा बंद कर सकता है, और कुएं में कोई पाइप नहीं होने पर अंधा राम के रूप में भी इस्तेमाल किया जा सकता है। कतरन राम की स्थापना मूल राम के समान है।
● सामान्य स्थिति में अंधे राम के रूप में प्रयोग किया जाता है, आपात स्थिति में, कतरनी राम के रूप में उपयोग किया जाता है।
● कतरनी डिमपर बार-बार कट पाइप और ब्लेड को नुकसान नहीं पहुंचा सकता है, पहने हुए ब्लेड की मरम्मत के बाद पुनः उपयोग किया जा सकता है।सीलिंग रबर को बदलने की अनुमति है.
● आम बछड़ा का ब्लेड बछड़ा के शरीर में समाहित होता है।
● उच्च सल्फर प्रतिरोधी बीओपी के राम ब्लेड को राम बॉडी से अलग किया जाता है, जो ब्लेड क्षतिग्रस्त होने के बाद ब्लेड को बदलना आसान है, और राम बॉडी को बार-बार उपयोग करने में सक्षम बनाता है।
● शीयर राम और ब्लेड की शीर्ष सील के बीच संपर्क सील सतह बड़ी है, जो प्रभावी रूप से रबर सील सतह पर दबाव को कम करती है, और इसके जीवन को लम्बी करती है।
परिवर्तनीय राम
पाइप स्ट्रिंग के विभिन्न व्यास को सील करने के लिए चर राम का उपयोग किया जा सकता है। चर राम चर राम, शीर्ष सील, चर सामने सील से बना है।बीओपी में चर राम की स्थापना आम राम के समान है, बीओपी के किसी भी हिस्से को बदलने की जरूरत नहीं है।
1. वैरिएबल राम रबर 2. राम बॉडी 3. टॉप सील रबर
एस प्रकार के राम बीओपी की परिवर्तनीय राम असेंबली संरचना
एस राम बीओपी विनिर्देश और मॉडल
| परिचालन दबाव (पीएसआई) |
बोर किया गया | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | एस | एस | एस | एस | |||||
| 70-10000 | एस | एस | एस | एस | एस | ||||
| 35-5000 | एस | एस | एस | एस | एस | एस | एस | ||
| 21-3000 | एस | एस | एस | एस | एस | एस | एस | ||
| 14-2000 | एस | ||||||||
नोटःएस राम बीओपी विनिर्देश और मॉडल
एस एस प्रकार राम बीओपी का प्रतिनिधित्व करता है
| विनिर्देश और मॉडल | मुख्य बोर मिमी |
कार्य दबाव एमपीए (पीएसआई) |
खोलने के लिए तेल की मात्रा (एकल सिलेंडर) | बंद करने के लिए तेल की मात्रा ((एकल सिलेंडर) | राम प्रकार | राम का आकार (में) |
आयाम मिमी | वजन किलो | अनुशंसित बीओपी कोड | |||||
| लम्बाई | चौड़ाई | ऊँचाई | एकल | दुगुना | ||||||||||
| एकल | दुगुना | |||||||||||||
| 180 ((71/16 इंच) सीरीज | (2)FZ18-21 | 179.4 ((71/16) | 21-3000 | 1.6 | 2 | H | अधिकतम5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2) S04।00 |
| (2)FZ18-35 | 179.4 ((71/16) | 35-5000 | 1.6 | 2 | H | अधिकतम5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2) S48.00 | |
| (2)FZ18-70 | 179.4 ((71/16) | 70-10000 | 2.2 | 2.5 | H | अधिकतम5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2)S62.00 | |
| (2)FZ18-105 | 179.4 ((71/16) | 105-15000 | 7.4 | 8 | H | अधिकतम5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2)S29.00A | |
| 230 ((9 इंच) सीरीज | (2)FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | एचएफ | अधिकतम 7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2)S79.00 |
| (2)FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | एचएफ | अधिकतम 7 | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2)S23.00 | |
| (2)FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | H | अधिकतम 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2)S01.00 | |
| (2)FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | एचएफ | अधिकतम 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2)S93।00 | |
| 280 ((11 इंच) सीरीज | (2)FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | एस | अधिकतम 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2)S77.00 |
| (2)FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | एस | अधिकतम 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2)S45.00 | |
| (2)FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | H | अधिकतम 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2)S16.00 | |
| (2)FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | H | अधिकतम 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2)S67.00 | |
| 346 ((135/8 इंच) सीरीज | (2)FZ35-21 | 346.1 ((135/8) | 21-3000 | 7.8 | 8.9 | एस | अधिकतम 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2)S78.00 |
| (2)FZ35-35 | 346.1 ((135/8) | 35-5000 | 7.9 | 9.3 | एस | अधिकतम 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2)S103.00 | |
| (2)FZ35-70 | 346.1 ((135/8) | 70-10000 | 18 | 20.7 | एचएफ | अधिकतम 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2)S104.00 | |
| (2)FZ35-105 | 346.1 ((135/8) | 105-15000 | 17.4 | 20 | H | अधिकतम 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2)S115.00 | |
| 425 ((163/4 इंच) | (2)FZ43-35 | 425.5 ((163/4) | 35-5000 | 10.3 | 11.6 | एचएफ | अधिकतम 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2)S95.00 |
| 476 ((183/4 इंच) सीरीज | (2)FZ48-35 | 476.3 ((183/4) | 35-5000 | 24.5 | 27.9 | एचएफ | अधिकतम 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2)S116.00 |
| (2)FZ48-70 | 476.3 ((183/4) | 70-10000 | 24.5 | 27.9 | एचएफ | अधिकतम 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2)S102.00 | |
| 527 ((203/4इंच) | (2)FZ53-21 | 527.1 ((203/4) | 21-3000 | 12.2 | 13.6 | एचएफ | अधिकतम 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2)S83।00 |
| 540 ((211/4 इंच) सीरीज | (2)FZ54-14 | 539.8 ((211/4) | 14-2000 | 12.1 | 13.8 | एचएफ | अधिकतम 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2)S33.00 |
| (2)FZ54-35 | 539.8 ((211/4) | 35-5000 | 26 | 29.6 | एचएफ | अधिकतम 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2)S105.00 | |
| ६८० ((२६३/४ इंच) | (2)FZ68-21 | 679.5 ((263/4) | 21-3000 | 32.6 | 37 | एचएफ | अधिकतम 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2) S87.00 |
| नोटः1. बीओपी परीक्षण दबाव मानक दबाव का 1.5 गुना है | ||||||||||||||
| 2ऑपरेटिंग दबाव 8.4 एमपीए से 10.5 एमपीए तक है। | ||||||||||||||
एस प्रकार के शियर राम ऑपरेटिंग विनिर्देश
| बीओपी प्रकार | बीओपी मॉडल | अनुशंसित बीओपी कोड | सिलेंडर प्रकार | ड्रिल पाइप का विनिर्देश |
| एस | (2)FZ 18-70 | (2)S62.00 | सामान्य सिलेंडर | |
| (2)S92.00 | टैंडेम बूस्टर के साथ सिलेंडर | 4 1/2 "16.6lb/ft G-105 PSL-3 | ||
| (2)FZ28-35 | (2)S45.00 | बड़ी सिलेंडर | ||
| (2)S100.00 | बड़ी सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 28-70 | (2)S16.00 | सामान्य सिलेंडर | ||
| (2)S02।00 | बड़ी सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-35 | (2)S103.00 | सामान्य सिलेंडर | ||
| (2)S99.00 | बड़ी सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-70 | (2)S104.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2) S112.00 | बड़ी सिलेंडर | 5 1/2 " 24.7lb/ft G-105 PSL-3 | ||
| (2) S117.00 | टैंडेम बूस्टर के साथ सिलेंडर | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-105 | (2)S115.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)S113.00 | टैंडेम बूस्टर के साथ सिलेंडर | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 54-35 | (2)S105.00 | सामान्य सिलेंडर | 5" 19.5lb/ft G-105 PSL-3 |
एस प्रकार चर राम रेंज
| बीओपी प्रकार | बीओपी मॉडल | वैरिएबल रैम की रेंज (इन) | |||
| एस | (2)FZ 18-70 | 2 3/8 "-3 1/2" | |||
| (2)FZ28-35 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2)FZ 28-70 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2)FZ 35-35 | 2 3/8-3 1/2 | 2 7/8 "-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 35-70 | 2 3/8-3 1/2 | 3 1/2-5 " | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 35-105 | 2 3/8-3 1/2 | 3 1/2-5 " | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 53-21 | 4 1/2 "-5 1/2" | ||||
| (2)FZ 54-14 | 4 1/2 "-5 1/2" | ||||
| (2)FZ 54-35 | 4 1/2 "-5 1/2" | ||||
