उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | कुंडलित ट्यूबिंग बीओपी | आकार: | 4-1/16" |
|---|---|---|---|
| दबाव: | 70 एमपीए | आवेदन पत्र: | तेल कुएं में ड्रिलिंग |
| प्रमुखता देना: | कुंडलित ट्यूबिंग बीओपी ब्लोआउट प्रिवेंटर,4 1/16 "ब्लोआउट प्रिवेंटर,बीओपी ब्लो आउट प्रिवेंटर एपीआई |
||

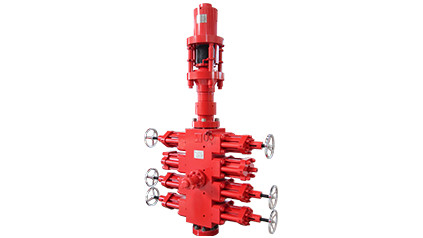

एपीआई ब्लोआउट प्रिवेंटर उपकरण कुंडलित ट्यूबिंग बीओपी मॉडल 4 1/16 "-10000psi
कुंडलित टयूबिंग बीओपी अच्छी तरह से नियंत्रण उपकरण के लिए प्रमुख घटक है, जो कुंडलित टयूबिंग ऑपरेशन में उपयोग किया जाता है, प्रभावी रूप से ब्लोआउट दुर्घटना को रोकता है, सुरक्षा निर्माण को लागू करता है।मुख्य रूप से निम्नलिखित दो भागों से बना है:
कुंडलित ट्यूबिंग ऑपरेशन बीओपी स्टैक
बीओपी बॉक्स साइड डोर टाइप को अपनाता है, सरल और सुविधाजनक रबर कोर को बदल देता है, यहां तक कि कुंडलित टयूबिंग भी चालू है, और रबर कोर को बदला जा सकता है।
● डबल सिलेंडर संरचना के साथ, सील और विश्वसनीय सीलिंग, लंबी सेवा जीवन और कम दबाव को नियंत्रित करने के लिए दबाव का उपयोग।
● मूल निर्मित साइड डोर लॉक संरचना, प्रयोग करने में आसान, स्थिर प्रदर्शन।
चार राम कुंडलित ट्यूबिंग बीओपी
● पूर्ण सीलिंग राम, कतरनी राम, पर्ची राम और आधा मुहर राम के साथ बीओपी।
रिमूवेबल स्ट्रक्चर डिज़ाइन का उपयोग करके स्लिप रैम, कुंडलित टयूबिंग के नुकसान को कम करने के लिए दांत का अनूठा डिज़ाइन।
फास्ट प्लग कनेक्टर के लिए स्विच ऑयल इंटरफेस, संचालित करने में आसान, और यह सुरक्षा, सुरक्षित और भरोसेमंद से लैस है।
1. टॉप रैम 2.राम बॉडी 3. फ्रंट रैम रबर 4. स्क्रू
5. पता लगाना कुंजी 6. पंख कुंजी
पूरे सीलिंग राम विधानसभा संरचना
1. अप शीयर राम बॉडी 2. स्क्रू 3. शीयर ब्लेड
4. डाउन शीयर रैम बॉडी 5. लोकेटिंग की 6. स्क्रू
शीयर राम असेंबली स्ट्रीक्चर
1. स्लिप बॉडी 2. राम बॉडी 3. लोकेटिंग पिन
4. कुंजी ढूँढना
पर्ची राम विधानसभा संरचना
1. राम बॉडी 2. फ्रंट रबर 3. काउंटरवेन्स 4। स्क्रू
5. टॉप सीलिंग रबर 6. लोकेटिंग की
7. पेंच 8. पंख कुंजी
पाइप राम विधानसभा संरचना
कुंडलित टयूबिंग बीओपी स्टैक विशिष्टता
| नमूना | 4 1/16"-10000psi | 3 1/16"-10000psi | |
| मुख्य बोर | 103.2 मिमी (4 1/16") | 77.8 मिमी (3 1/16") | |
| सिस्टम का नाममात्र काम का दबाव | 70 एमपीए (10000psi) | ||
| ऑपरेटिंग सिस्टम का रेटेड काम का दबाव | 21MPa(3000psi) | ||
| ऑपरेटिंग सिस्टम का अनुशंसित कार्य दबाव | 8.4 ~ 10.5 एमपीए (1200 ~ 1500psi) | ||
| जैसे-जैसे कुएं के अंदर दबाव बढ़ता है, उसी के अनुसार परिचालन दबाव बढ़ाया जाना चाहिए | |||
| निचला कनेक्शन | CB44 संघ संयुक्त | CB34 संघ संयुक्त | |
| लागू बोर | अधिकतम 2 7/8" | अधिकतम 2 " | |
| आयाम | Ф432 मिमी × 1197 मिमी | Ф290mm×836mm | |
| वज़न | 460 किग्रा | 132 किग्रा | |
कुंडलित ट्यूबिंग बीओपी मुख्य तकनीकी विनिर्देश:
| नमूना | 4 1/16"-10000psi | 3 1/16"-10000psi |
| मुख्य बोर | 103.2 मिमी (4 1/16") | 77.8 मिमी (3 1/16") |
| सिस्टम का नाममात्र काम का दबाव | 70 एमपीए (10000psi) | |
| ऑपरेटिंग सिस्टम का रेटेड काम का दबाव | 21MPa(3000psi) | |
| ऑपरेटिंग सिस्टम के अनुशंसित कामकाजी दबाव | 8.4 ~ 10.5 एमपीए (1200 ~ 1500psi) | |
| मेढ़े के लेआउट | ऊपर से नीचे तक: अंधा, कतरनी, पर्ची, पाइप | |
| लागू बोर आकार | अधिकतम 2 7/8" | अधिकतम 2" |
| आयाम (लंबाई x चौड़ाई x ऊंचाई) | 1498(1691)मिमी× | 1064 मिमी × 409 मिमी × 860 मिमी |
| 648 मिमी × 2139 मिमी | ||
| वज़न | 1993 किग्रा | 655 किग्रा |
