उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | ड्रिल कॉलर | धागा प्रकार: | एनसी38 |
|---|---|---|---|
| आयुध डिपो: | 120.7 | लंबाई: | 9150 |
| पहचान: | 50.8 | उद्योग: | ऑयलफील्ड ड्रिलिंग |
| प्रमुखता देना: | गैर चुंबकीय ड्रिलिंग कॉलर,ड्रिल पाइप कॉलर 9150 मिमी,ऑगर ऑयलफील्ड ड्रिल कॉलर |
||

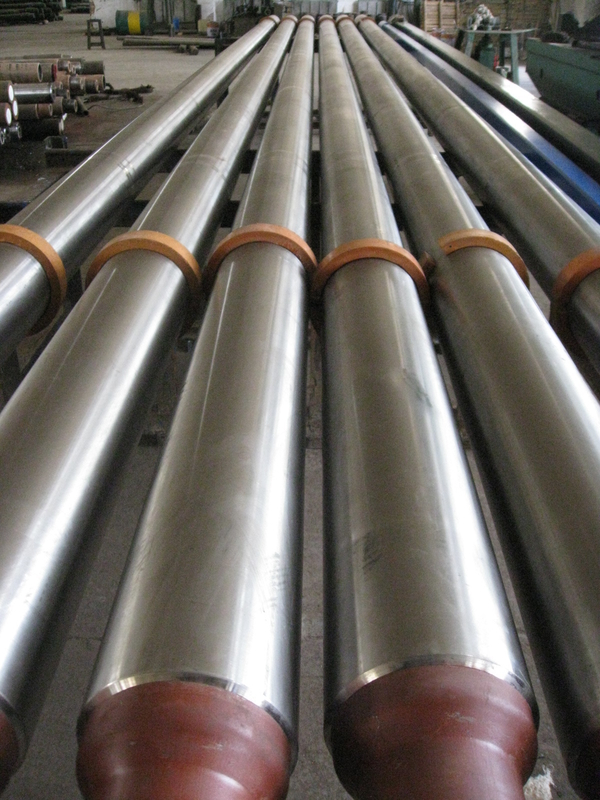

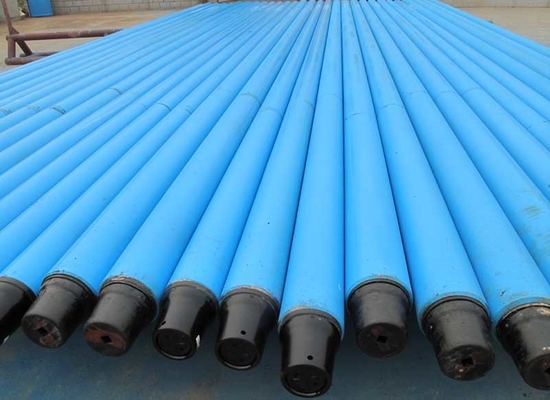

ड्रिलिंग कॉलर बरमा कॉलर, गैर-चुंबकीय ड्रिल कॉलर, लघु ड्रिल कॉलर लंबाई 9150 मिमी
ड्रिल कॉलर: साधारण ड्रिल कॉलर, ऑगर कॉलर, नॉन-मैग्नेटिक ड्रिल कॉलर, शॉर्ट ड्रिल कॉलर और स्लिप ग्रूव्स के साथ ड्रिल कॉलर।
उत्पाद की विशेषताएं
79 ड्रिल कॉलर, 89 ड्रिल कॉलर, 105 ड्रिल कॉलर, Ф121 ड्रिल कॉलर, Ф146 ड्रिल कॉलर, Ф159 ड्रिल कॉलर, Ф165 ड्रिल कॉलर, 178 ड्रिल कॉलर, Ф203 ड्रिल कॉलर, 229 ड्रिल कॉलर।
उत्पाद वर्णन
लुढ़का या जाली AISI4145H क्रोमियम-मोलिब्डेनम बंधुआ स्टील से बना, रासायनिक संरचना और ट्रेस तत्वों की सामग्री को प्रभावी ढंग से नियंत्रित किया जाता है।
ड्रिल कॉलर के आकार और सामग्री के अनुसार, इसे तीन रूपों में बांटा गया है:
टाइप ए (बेलनाकार): यह साधारण मिश्र धातु इस्पात से बना होता है, और पाइप बॉडी का क्रॉस सेक्शन अंदर और बाहर दोनों तरफ गोल ड्रिल कॉलर होता है।
टाइप बी (सर्पिल): यह साधारण मिश्र धातु इस्पात से बना एक ड्रिल कॉलर है और इसमें पाइप की सतह पर एक सर्पिल नाली होती है।
टाइप सी (गैर-चुंबकीय प्रकार): यह बहुत कम चुंबकीय पारगम्यता के साथ स्टेनलेस मिश्र धातु इस्पात से बना है, और पाइप बॉडी का क्रॉस-सेक्शन अंदर और बाहर गोल ड्रिल कॉलर है।
मुख्य आवेदन
ड्रिल स्ट्रिंग के अधिक महत्वपूर्ण घटकों में से एक, इसमें ड्रिल बिट को ड्रिलिंग दबाव प्रदान करने और ड्रिल स्ट्रिंग की कठोरता में सुधार करने का कार्य है।
यह उत्पाद SY/T5144-1997 मानक या API SPEC.7-1 के अनुसार निर्मित किया गया है।
बरमा कॉलर हमारी कंपनी की उत्पाद श्रृंखला में से एक है।इस तरह के ड्रिल कॉलर को गोल ड्रिल कॉलर की बाहरी बेलनाकार सतह पर तीन दाहिने हाथ के सर्पिल खांचे के साथ संसाधित किया जाता है, जो कुएं की दीवार और रोटेशन प्रतिरोध के साथ संपर्क क्षेत्र को कम करता है, जो प्रभावी रूप से दबाव के अंतर को चिपकने से रोक सकता है।मॉडल का सामान्य ड्रिल कॉलर लगभग 4% हल्का होता है, और दोनों सिरों का आकार गोल ड्रिल कॉलर के समान होता है।
गैर चुंबकीय ड्रिल कॉलर
गैर-चुंबकीय ड्रिल कॉलर N1310 कम कार्बन मिश्र धातु इस्पात से बने होते हैं, जो सख्त रासायनिक संरचना विश्लेषण के माध्यम से जाली होते हैं।सामग्री को यांत्रिक गुणों के लिए परीक्षण किया गया है ताकि यह सुनिश्चित हो सके कि कठोरता, क्रूरता, प्रभाव मूल्य और संक्षारण प्रतिरोध मानकों को पूरा करते हैं, और इसमें कम चुंबकीय पारगम्यता और अच्छी मशीनेबिलिटी है।
चुंबकीय पारगम्यता (चुंबकीय क्षेत्र की ताकत = 1 × 105 / 4πNm)
अधिकतम मूल्य: 1.010
औसत मूल्य: μr ≤ 1.005
चुंबकीय क्षेत्र ढाल: (हॉट स्पॉट)
अधिकतम मूल्य: बी ≤ 0.05
स्लिप स्लॉट और लिफ्ट स्लॉट के साथ ड्रिल कॉलर
साधारण ड्रिल कॉलर और बरमा कॉलर के आंतरिक थ्रेड एंड की बाहरी सतह पर एलेवेटर ग्रूव्स और स्लिप ग्रूव्स को संसाधित करते समय, ट्रिपिंग करते समय छोटे जोड़ों और सुरक्षा पर्ची को उठाना आवश्यक नहीं है।एलेवेटर स्लॉट और स्लिप स्लॉट के आयाम API Spec7-1 मानक के अनुरूप हैं, और ड्रिल कॉलर का वियर बेल्ट वैकल्पिक है।
लघु ड्रिल कॉलर
उपयोग: शॉर्ट ड्रिल कॉलर का उपयोग मुख्य रूप से बॉटम ड्रिलिंग टूल्स की स्थिति को समायोजित करने और बॉटम ड्रिलिंग टूल्स के कार्यों में सुधार करने के लिए किया जाता है।
विशेषताएं: इसके यांत्रिक गुण ड्रिल कॉलर के समान हैं, लेकिन इसकी लंबाई कम है, जिसे आवश्यकताओं के अनुसार निर्धारित किया जा सकता है
ड्रिल कॉलर
| विनिर्देश | आयुध डिपो | पहचान | लंबाई | धागा प्रकार |
| 3-1/8” | 79.4 मिमी | 31.8 मिमी | 9150mm | एनसी23 |
| 3-1 / 2" | 88.9 मिमी | 38.1mm | 9150mm | एनसी26 |
| 4-1/8” | 104.8 मिमी | 50.8 मिमी | 9150mm | एनसी31 |
| 4-3 / 4 ” | 120.7 मिमी | 50.8 मिमी | 9150mm | एनसी38 |
| 5" | 127 मिमी | 57.2 मिमी | 9150mm | एनसी38 |
| 6" | 152.4 मिमी | 57.2 मिमी | 9150mm | एनसी40 |
| 6-1/4" | 158.8मिमी | 57.2 मिमी | 9150mm | एनसी46 |
| 6-1/4" | 158.8मिमी | 71.4 मिमी | 9150mm | एनसी46 |
| 6-1/2" | 165.1 मिमी | 57.2 मिमी | 9150mm | एनसी46 |
| 6-1/2" | 165.1 मिमी | 71.4 मिमी | 9150mm | एनसी46 |
| 6-3/4" | 171.4 मिमी | 71.4 मिमी | 9150mm | एनसी50 |
| 7" | 177.8 मिमी | 71.4 मिमी | 9150mm | एनसी50 |
| 7-1 / 4 ” | 184.2 मिमी | 71.4 मिमी | 9150mm | एनसी50 |
| 7-3 / 4 ” | 196.8mm | 71.4 मिमी | 9150mm | एनसी50 |
| 8" | 203.2 मिमी | 71.4 मिमी | 9150mm | एनसी50 |
| 8-1 / 4 ” | 209.6 मिमी | 71.4 मिमी | 9150mm | 6-5 / 8REG |
गैर चुंबकीय ड्रिल कॉलर
| ओडी रेंज मिमी | यील्ड स्ट्रेंथ एमपीए | विस्तार एमपीए की ताकत | बढ़ाव | बिहार मॉडिफ़ाइड अमेरिकन प्लान |
चरपी प्रभाव परीक्षण |
| 79.4～171.4 | 758 | 827 | 18 | ||
| 177.8～279.4 | 689 | 758 | 20 |
ड्रिल कॉलर का कार्य
ड्रिल बिट के लिए एक बड़ा WOB प्रदान करने और फुटेज को गति देने के लिए ड्रिल स्ट्रिंग के स्व-वजन को बढ़ाने के लिए ड्रिल कॉलर का उपयोग किया जाता है।इसकी मजबूत कठोरता और अच्छी स्थिरता के कारण, यह वेलबोर प्रक्षेपवक्र को बनाए रखने के लिए ड्रिल बिट को सही करने की भूमिका भी निभाता है।बरमा कॉलर और गैर-चुंबकीय ड्रिल कॉलर ड्रिल कॉलर के बीच विशेष ड्रिल कॉलर हैं।बरमा कॉलर कुएं की दीवार के संपर्क क्षेत्र को कम करने के लिए समग्र ड्रिल कॉलर की बेलनाकार सतह पर तीन सर्पिल खांचे को संसाधित करना है।बरमा कॉलर प्रभावी रूप से दबाव को खराब और अटकने से रोक सकता है।गैर-चुंबकीय ड्रिल कॉलर मुख्य रूप से तेल ड्रिलिंग की प्रक्रिया में निगरानी के लिए उपयोग किए जाते हैं।
ड्रिल कॉलर का हीट ट्रीटमेंट एक अद्वितीय पावर फ़्रीक्वेंसी इंडक्शन हीटिंग का उपयोग करके शमन और तड़के है।इस प्रक्रिया के दौरान, स्टील के पुर्जों को लगातार आगे की ओर घुमाया जाता है और समान रूप से गर्म किया जाता है।शमन और सख्त होने की प्रक्रिया में, रिंग के आकार की आंतरिक और बाहरी जेट वाटर कूलिंग विधि का विशेष रूप से एक समान और उच्च शक्ति प्राप्त करने के लिए उपयोग किया जाता है।ड्रिल कॉलर सामग्री के पूर्ण-लंबाई वाले गर्मी उपचार के बाद, ब्रिनेल कठोरता को पाइप बॉडी की सतह के नीचे 285 से 341 1 "नीचे होने की गारंटी दी जा सकती है। यह लुढ़का या जाली AISI4145H क्रोमियम-मोलिब्डेनम बंधुआ स्टील से बना है, और ड्रिल कॉलर बनाने के लिए उपयुक्त गर्मी उपचार विधियों का उपयोग किया जाता है। सभी कॉलर मानक में निर्धारित यांत्रिक प्रदर्शन आवश्यकताओं को पूरा कर सकते हैं। सही परीक्षण प्रक्रियाएं उत्पादों के गुणवत्ता संकेतक सुनिश्चित करती हैं।
वर्तमान में कंपनी द्वारा उत्पादित मुख्य किस्में हैं:
① विभिन्न प्रकार की केली श्रृंखला: टू-वे, थ्री-वे, फोर-वे और सिक्स-वे केली;
② समग्र भारित ड्रिल पाइप, समग्र गैर-चुंबकीय भारित ड्रिल पाइप;
③ ड्रिल कॉलर: साधारण ड्रिल कॉलर, ऑगर कॉलर, गैर-चुंबकीय ड्रिल कॉलर और शॉर्ट ड्रिल कॉलर;
पिल्ला जोड़ों और एडेप्टर को उठाना;
गैर-मानक छोटे ड्रिलिंग उपकरण;
ट्रेंचलेस ड्रिलिंग टूल्स, ड्रिल पाइप, डिफ्लेक्शन सब-सेक्शन और डायरेक्शनल ड्रिल बिट।
उत्पादों का उपयोग विभिन्न क्षेत्रों जैसे तेल क्षेत्रों, कोयले की खोज, जल विज्ञान, ट्रेंचलेस क्रॉसिंग आदि में किया जाता है, और पुराने ड्रिल पाइप और थ्रेड जैसे ड्रिलिंग उपकरण की मरम्मत भी कर सकते हैं।आप की जरूरत है, तो कृपया हमसे संपर्क करें!बातचीत के लिए हमसे संपर्क करने के लिए विशेष जरूरतों वाले ग्राहकों का स्वागत करें!आप के साथ ईमानदारी से सहयोग के लिए तत्पर हैं!
