उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | ड्रिल पाइप | लंबाई: | R1 R2 R3 |
|---|---|---|---|
| श्रेणी: | E-75 X-95 G-105 S-135 | उद्योग: | ऑयलफील्ड ड्रिलिंग |
| प्रमुखता देना: | ड्रिलिंग एपीआई 5DP पाइप,ऑयलफील्ड ड्रिलिंग आवरण पाइप,एपीआई OCTG ड्रिल पाइप |
||

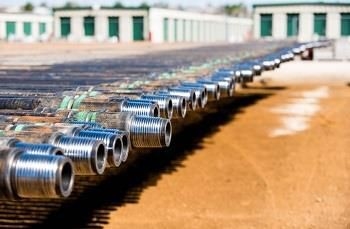

ड्रिलिंग एपीआई 5DP पाइप 2 3/8 "से 5 1/2" OCTG E-75 X-95 G-105 S-135
एपीआई 5DP ड्रिल पाइप
ड्रिल पाइप खोखली, मोटी दीवार वाली पाइपिंग है जो ड्रिलिंग तरल पदार्थ और टॉर्क को वेलबोर के माध्यम से ड्रिलिंग रिग पर ड्रिल बिट तक पहुंचाता है।यह गंभीर आंतरिक और बाहरी दबाव, विरूपण, झुकने और कंपन का सामना करने के लिए निर्मित होता है क्योंकि यह नीचे के छेद असेंबली (बीएचए) को घुमाता और उठाता है।ड्रिल पाइप को प्रत्येक छोर पर पाइप के एक सेक्शन में पिरोया जाता है जिसे टूल जॉइंट कहा जाता है।यह अमेरिकी पेट्रोलियम संस्थान (एपीआई) जैसे मानक विनिर्देशों के अनुसार निर्मित, नमूना, परीक्षण और निरीक्षण किया जाता है।
प्रकार
मानक ड्रिल पाइपपाइप के लंबे ट्यूबलर खंड हैं जो ड्रिल स्ट्रिंग के अधिकांश हिस्से को बनाते हैं।वे आम तौर पर ट्यूबलर पाइप का 31 फुट लंबा खंड होते हैं लेकिन लंबाई में 18 से 45 फीट तक कहीं भी हो सकते हैं।
भारी वजन ड्रिल पाइप (HWDP)एक ट्यूबलर पाइप है जो वजन जोड़ता है या ड्रिल स्ट्रिंग में एक संक्रमणकालीन टुकड़े के रूप में कार्य करता है।ड्रिल स्ट्रिंग के एक संक्रमणकालीन खंड के रूप में, यह थकान विफलताओं को कम करने के लिए ड्रिल कॉलर और मानक ड्रिल पाइप के बीच रखा जाता है।अन्य अनुप्रयोगों में एचडब्ल्यूडीपी का उपयोग ड्रिल स्ट्रिंग को कम करने के लिए अतिरिक्त वजन के रूप में किया जाता है।
ड्रिल कॉलरड्रिल स्ट्रिंग का एक घटक है जो BHA का हिस्सा है।वे ड्रिल पाइप की तुलना में मोटी दीवार वाली, भारी और अधिक कठोर होती हैं और मुख्य रूप से कंपन और प्रभाव बलों को कम करते हुए ड्रिल बिट को कम करने के लिए उपयोग की जाती हैं।
ड्रिल पाइप ग्रेड
ड्रिल पाइप ग्रेड में मानक एपीआई ग्रेड (ई-75, एक्स-95, जी-105, और एस-135), साथ ही मालिकाना ग्रेड शामिल हैं।
एपीआई ग्रेड ड्रिल पाइप
एपीआई स्पेक 5डीपी तीन उत्पाद विनिर्देश स्तरों (पीएसएल-1, पीएसएल-) 2 और पीएसएल-3)।PS-1 सामग्री ग्रेड के लिए दीवार की मोटाई, प्रभाव शक्ति और उपज शक्ति आवश्यकताओं को निर्दिष्ट करता है।विशिष्टता स्तर PL-2 / PL-3 में अतिरिक्त अनिवार्य आवश्यकताएं हैं।
<
| एपीआई ड्रिल पाइप ग्रेड | न्यूनतम उपज शक्ति (साई) | न्यूनतम तन्यता ताकत (साई) |
| ई-75 | 75,000 | 100,000 |
| एक्स-95 | 95,000 | 105,000 |
| जी-105 | 105,000 | 115,000 |
| एस-135 | 135,000 | 145,000 |
ग्रेड ईड्रिल पाइप, जिसे "माइल्ड" स्टील कहा जाता है, 80,000 साई से कम की यील्ड स्ट्रेंथ के साथ प्रति यूनिट क्षेत्र में सबसे कम यील्ड स्ट्रेंथ प्रदर्शित करता है।यह उच्च शक्ति ड्रिल पाइप ग्रेड की तुलना में फ्रैक्चर से पहले खिंचाव या "स्ट्रेन" के अधिक प्रतिशत का सामना करने में सक्षम है।यह जंग और क्रैकिंग के लिए भी अधिक प्रतिरोधी है।ग्रेड ई का उपयोग मध्यम गहराई के कुओं में 10,000 से 15,000 फीट तक किया जाता है।
ग्रेड X-95, G-105, और S-135उच्च शक्ति ग्रेड माना जाता है।वे बढ़ी हुई उपज शक्ति का प्रदर्शन करते हैं जो कि गहरे कुओं की सेवा के लिए आवश्यक है।
मालिकाना ग्रेड
मालिकाना ग्रेड अक्सर API SPEC 5DP द्वारा निर्धारित विनिर्देशों से अधिक होते हैं।उनके उन्नत प्रदर्शन गुण खट्टे सेवा, महत्वपूर्ण सेवा और अन्य उपयोगकर्ता-परिभाषित आवश्यकताओं के लिए विकसित किए गए हैं।
कटु सेवाग्रेड सल्फाइड तनाव जंग (एसएससी) का विरोध करते हैं।हाइड्रोजन सल्फाइड मौजूद होने पर एसएससी हो सकता है।उच्च दबाव, कम तापमान, कम पीएच, और उच्च क्लोराइड सामग्री के साथ हाइड्रोजन के प्रवेश से स्टील ग्रेड की लचीलापन कम हो जाती है, जिससे वे दरार के प्रसार और विफलता के लिए अतिसंवेदनशील हो जाते हैं।
महत्वपूर्ण सेवाजब मीठी गैस या कार्बन डाइऑक्साइड की उच्च सांद्रता मौजूद होती है तो ग्रेड जंग का विरोध करते हैं।वे एक लागत प्रभावी विकल्प हैं जिसका उपयोग जल इंजेक्शन अनुप्रयोगों में किया जाता है।
आकार
ड्रिल पाइप मानक विनिर्देशों के अनुसार निर्मित होता है और नाममात्र आकार में पेश किया जाता है।दो सबसे महत्वपूर्ण आयामी विनिर्देश लंबाई और व्यास हैं।
लंबाई
ड्रिल स्ट्रिंग ड्रिल पाइप के कई खंडों से बनी होती है।शब्द "स्टैंड" ड्रिल पाइप के दो या तीन खंडों को संदर्भित करता है जो 60 से 90 फीट ड्रिलिंग को पूरा करने के लिए अच्छी तरह से बोर में खिलाया जाता है।पाइप के प्रत्येक खंड, जिसे "एकल" कहा जाता है, को एपीआई द्वारा तीन अलग-अलग लंबाई श्रेणियों में वर्गीकृत किया जाता है;R1, R2, और R3।
रेंज 1 (R1)लंबाई में सबसे छोटा है, उत्पादन टयूबिंग या आवरण को आकार देने के लिए अधिक सामान्य है, और 18 से 22 फीट तक है।
रेंज 2 (R2)ड्रिल पाइप के लिए मानक लंबाई मानी जाती है और 27 से 31 फीट तक होती है।
रेंज 3 (R3 .)) आवरण में आम है और गहरे पानी के ड्रिलिंग अनुप्रयोगों में भी तैनात है।बढ़ी हुई लंबाई ड्रिल पाइप के प्रत्येक स्टैंड में टूल जोड़ों की संख्या को कम करती है।फॉल बैक यह है कि प्रत्येक टूल जॉइंट पर लगाया गया भार अधिक से अधिक बढ़ रहा है और ड्रिल पाइप के अपेक्षित जीवन को कम कर रहा है।R3 की रेंज 38 से 45 फीट तक है।
व्यास
ड्रिल पाइप का बाहरी व्यास (OD) नाममात्र आकार में 2 3/8" से 6 5/8" तक की पेशकश की जाती है।बोरहोल के व्यास के आधार पर पाइप के व्यास का चयन किया जाता है।ड्रिलिंग कीचड़ को प्रभावी ढंग से प्रसारित करने और दबाव के नुकसान को कम करने के लिए, व्यास के बाहर ड्रिल पाइप का बोरहोल व्यास का अनुपात लगभग 0.6 होना चाहिए।
उपकरण संयुक्त
पाइप के प्रत्येक छोर में एक उपकरण जोड़ शामिल होता है, और इसे "पिन" के रूप में संदर्भित पुरुष थ्रेडेड कनेक्शन और महिला थ्रेडेड कनेक्शन द्वारा विभेदित किया जाता है जिसे "बॉक्स" कहा जाता है।वे पूर्व-निर्मित होते हैं और पाइप पर वेल्डेड होते हैं।उपकरण जोड़ उच्च शक्ति, थ्रेडेड कनेक्शन प्रदान करते हैं।ड्रिलिंग की कठोरता और धागों को कसने और ढीला करने के कई चक्रों से बचने के लिए उन्हें ट्यूब बॉडी के स्टील की तुलना में उच्च शक्ति के साथ गर्मी का इलाज किया जाता है।टूल जोड़ों को अपसेट और थ्रेड प्रकार द्वारा निर्दिष्ट किया जाता है।
परेशान
अपसेट (थ्रेड-एंड फ़िनिश) थ्रेडेड कनेक्शन पर टूल जॉइंट की दीवार को संदर्भित करता है।ड्रिल पाइप को एक आंतरिक अपसेट (IU), एक बाहरी अपसेट (EU), या एक आंतरिक-बाहरी अपसेट (IEU) के साथ पेश किया जाता है।
आइयू- एक आंतरिक गड़बड़ी में, अंदर की दीवारों के साथ बढ़ी हुई मोटाई एक समान, सीधे बाहरी दीवार के साथ थ्रेडिंग में निकाली गई धातु की भरपाई करती है।
यूरोपीय संघ- बाहरी गड़बड़ी में ट्यूबिंग के बाहरी व्यास के साथ बढ़ी हुई मोटाई सीधे बोर के साथ थ्रेडिंग में हटाए गए धातु के लिए क्षतिपूर्ति करती है।
आईईयू- थ्रेडिंग में निकाली गई धातु की भरपाई के लिए आंतरिक-बाहरी अपसेट में पाइप के अंदर और बाहर दोनों दीवारों के साथ मोटाई बढ़ाई जाती है।
थ्रेडेड कनेक्शन
टूल जोड़ों में थ्रेडेड कनेक्शन शामिल होते हैं।इनमें मानक एपीआई थ्रेड्स के साथ-साथ मालिकाना धागे भी शामिल हैं।प्रत्येक प्रकार के थ्रेडेड कनेक्शन को थ्रेड्स प्रति इंच (TPI) और उसके टेपर द्वारा निर्दिष्ट किया जाता है।सामान्य एपीआई उपकरण जोड़ों में नियमित (आरईजी), पूर्ण-छेद (एफएच), और आंतरिक-फ्लश (आईएफ) शामिल हैं।
विशेषताएँ
मानकों
API RP 5A5 - यह अंतर्राष्ट्रीय मानक आवश्यकताओं को निर्दिष्ट करता है और ऑयल कंट्री ट्यूबलर गुड्स (OCTG) के फील्ड निरीक्षण और परीक्षण के लिए सिफारिशें देता है।यह अंतर्राष्ट्रीय मानक आमतौर पर क्षेत्र निरीक्षण में उपयोग की जाने वाली प्रथाओं और प्रौद्योगिकी को शामिल करता है;हालाँकि, कुछ प्रथाएँ मिल निरीक्षण के लिए भी उपयुक्त हो सकती हैं।
ड्रिल पाइप निर्दिष्टीकरण:
| आकार | नाममात्र वज़न |
वजन की गणना करें | श्रेणी | मोटाई | गाढ़ा रूप (नोट देखें) | |||
| में। | मिमी | पौंड/फीट | किग्रा / मी | में। | मिमी | |||
| 2 3/8 | 60.3 | 6.65 | 6.26 | 9.32 | ई, एक्स, जी, एस | 0.280 | 7.11 | यूरोपीय संघ |
| 2 7/8 | 73.0 | 10.4 | 9.72 | 14.48 | ई, एक्स, जी, एस | 0.362 | 9.19 | ईयू, आईयू |
| 3 1/2 | 88.9 | 9.50 | 8.81 | 13.12 | इ | 0.254 | 6.45 | ईयू, आईयू |
| 3 1/2 | 88.9 | 13.30 | 12.31 | 18.34 | ई, एक्स, जी, एस | 0.368 | 9.35 | ईयू, आईयू |
| 3 1/2 | 88.9 | 15.50 | 14.63 | 21.79 | इ | 0.449 | 11.40 | ईयू, आईयू |
| 3 1/2 | 88.9 | 15.50 | 14.63 | 21.79 | एक्स, जी, एस | 0.449 | 11.40 | ईयू, आईईयू |
| 4 | 101.6 | 14.00 | 12.93 | 19.26 | ई, एक्स, जी, एस | 0.330 | 8.38 | ईयू, आईयू |
| 4 1/2 | 114.3 | 13.75 | 12.24 | 18.23 | इ | 0.271 | 6.88 | ईयू, आईयू |
| 4 1/2 | 114.3 | 16.60 | 14.98 | 22.31 | ई, एक्स, जी, एस | 0.337 | 8.56 | ईयू, आईईयू |
| 4 1/2 | 114.3 | 20.00 | 18.69 | 27.84 | ई, एक्स, जी, एस | 0.430 | 10.92 | ईयू, आईईयू |
| 5 | 127.0 | 16.25 | 14.87 | 22.15 | एक्स, जी, एस | 0.296 | 7.52 | आइयू |
| 5 | 127.0 | 19.50 | 17.93 | 26.71 | इ | 0.362 | 9.19 | आईईयू |
| 5 | 127.0 | 19.50 | 17.93 | 26.71 | एक्स, जी, एस | 0.362 | 9.19 | ईयू, आईईयू |
| 5 | 127.0 | 25.60 | 24.03 | 35.79 | इ | 0.500 | 12.70 | आईईयू |
| 5 | 127.0 | 25.60 | 24.03 | 35.79 | एक्स, जी, एस | 0.500 | 12.70 | ईयू, आईईयू |
| 5 1/2 | 139.7 | 21.90 | 19.81 | 29.51 | ई, एक्स, जी, एस | 0.361 | 9.17 | आईईयू |
| 5 1/2 | 139.7 | 24.70 | 22.54 | 33.57 | ई, एक्स, जी, एस | 0.415 | 10.54 | आईईयू |
