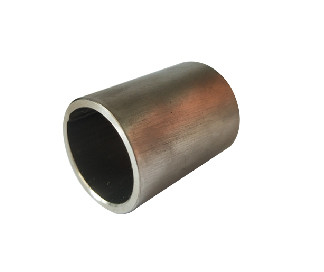

उत्पाद विवरण:
|
| उत्पाद का नाम: | कुण्डलित ट्यूब | सामग्री: | 13CR |
|---|---|---|---|
| आयुध डिपो: | 1 1/4" से 2 3/8" | उद्योग: | तेल कुएं में ड्रिलिंग |
| दीवार की मोटाई: | 0.08-0.204 | लम्बाई: | अनुकूलित |
| प्रमुखता देना: | 13Cr स्टेनलेस कुंडल टयूबिंग,तेल ड्रिलिंग स्टेनलेस स्टील कुंडलित टयूबिंग,5LCP Oilfield कुंडलित टयूबिंग |
||
13Cr विशेष सामग्री घुमावदार ट्यूबिंग API विनिर्देश 5LCP, API विनिर्देश 5ST
घुमावदार ट्यूबिंग उत्पाद विवरणः

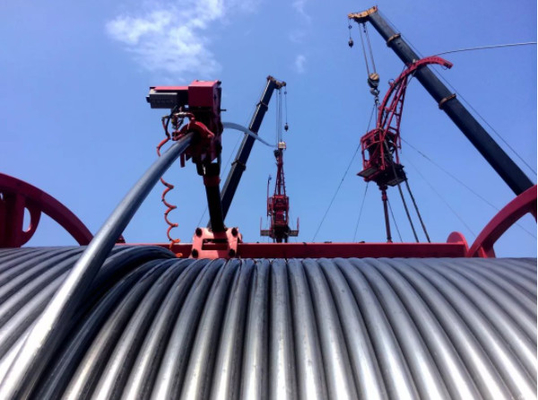

घुमावदार ट्यूबिंग उत्पाद विनिर्माण संयंत्र में विशेष लंबे ट्यूब रिक्त स्थानों के एक बार निरंतर वेल्डिंग द्वारा बनाए जाते हैं।निर्मित पाइप स्ट्रिंग को एक रील पर लपेटा जाता है और उपयोग के लिए उपयोगकर्ता को दिया जाता है. पाइप स्ट्रिंग को उपयोग के दौरान बार-बार मोड़ना और विकृत करना चाहिए और उपयोग के बाद नवीनीकृत किया जाना चाहिए। कर्ल को एक रील पर घुमाया जाता है।घुमावदार ट्यूबों का उपयोग डजनों डाउनहोल ऑपरेशन जैसे लॉगिंग के लिए किया जा सकता है, काम, ड्रिलिंग, और पूरा; घुमावदार ट्यूब का उपयोग तेल उत्पादन, पनडुब्बी पाइपलाइन, परिवहन पाइपलाइन और अन्य क्षेत्रों में किया जा सकता है। वर्तमान में,हम उच्च गुणवत्ता वाले घुमावदार ट्यूबिंग उत्पादों का उत्पादन कर सकते हैं जो एपीआई विनिर्देश 5LCP और एपीआई विनिर्देश 5ST मानकों के अनुसार उपयोगकर्ताओं की जरूरतों को पूरा करते हैं.
घुमावदार ट्यूबिंग विशेषताएंः
घुमावदार ट्यूबिंग उत्पादों में उच्च शक्ति, उच्च प्लास्टिसिटी और अच्छे कम चक्र थकान गुण होते हैं, और 20 से अधिक बार बार-बार इस्तेमाल किया जा सकता है।इसका उपयोग उच्च दक्षता के साथ तेल क्षेत्र के भूमिगत संचालन में किया जाता है, कम लागत, सुरक्षा, पर्यावरण संरक्षण, समय की बचत और श्रम की बचत।
घुमावदार ट्यूबों के विनिर्देश:
ट्यूब बाहरी व्यास): φ25.4mm-φ88.9 मिमी (1 इंच-3.5 इंच)
ट्यूब की लंबाईः 8000 मीटर तक
कार्यकारी मानकः एपीआई विनिर्देश 5एलसीपी, एपीआई विनिर्देश 5एसटी
उत्पाद सामग्रीः एपीआई विनिर्देश 5LCP X52C ~ X90C, एपीआई विनिर्देश 5ST CT70-CT110
आउटपुट शक्तिः घुमावदार नली 483MPa-758MPa (70ksi-110ksi), घुमावदार लाइन पाइप 359MPa-621MPa (52ksi-90ksi) ।
13Cr घुमावदार ट्यूबिंग उत्पाद आकार
| विनिर्देश | दीवार की मोटाई | द्रव्यमान प्रति इकाई लंबाई | गणना आंतरिक व्यास | क्रॉस सेक्शन क्षेत्र | उपज शक्ति | तन्य शक्ति | ट्यूब बॉडी लोड | न्यूनतम परीक्षण दबाव | ||||
| निर्दिष्ट | न्यूनतम | न्यूनतम उपज Sress | न्यूनतम तन्यता तनाव | |||||||||
| t | घन्टा | विपी | d | |||||||||
| ओवरडोज | दीवार की मोटाई | अंदर | अंदर | पाउंड/फुट | अंदर | SQIN | पीएसआई | पीएसआई | एलबीएस | एलबीएस | पीएसआई | |
| एक चौथाई | 1.25 | 0.08 | 0.08 | 0.075 | 0.99 | 1.09 | 0.2941 | 80,000 | 88,000 | 23,500 | 25,900 | 7,700 |
| 1.25 | 0.087 | 0.087 | 0.082 | 1.07 | 1.076 | 0.3179 | 80,000 | 88,000 | 25,400 | 28,000 | 8,400 | |
| 1.25 | 0.095 | 0.095 | 0.09 | 1.16 | 1.06 | 0.3447 | 80,000 | 88,000 | 27,600 | 30,300 | 9,200 | |
| 1.25 | 0.102 | 0.102 | 0.097 | 1.23 | 1.046 | 0.3679 | 80,000 | 88,000 | 29,400 | 32,400 | 9,900 | |
| 1.25 | 0.109 | 0.109 | 0.104 | 1.31 | 1.032 | 0.3907 | 80,000 | 88,000 | 31,300 | 34,400 | 10,600 | |
| 1.25 | 0.118 | 0.118 | 0.11 | 1.41 | 1.014 | 0.4196 | 80,000 | 88,000 | 33,600 | 36,900 | 11,300 | |
| 1.25 | 0.125 | 0.125 | 0.117 | 1.48 | 1 | 0.4418 | 80,000 | 88,000 | 35,300 | 38,900 | 12,000 | |
| 1.25 | 0.134 | 0.134 | 0.126 | 1.57 | 0.982 | 0.4698 | 80,000 | 88,000 | 37,600 | 41,300 | 12,900 | |
| 1.25 | 0.145 | 0.145 | 0.137 | 1.69 | 0.96 | 0.5034 | 80,000 | 88,000 | 40,300 | 44,300 | 14,000 | |
| 1.25 | 0.156 | 0.156 | 0.148 | 1.8 | 0.938 | 0.5362 | 80,000 | 88,000 | 42,900 | 47,200 | 15,000 | |
| 1 1/2 | 1.5 | 0.087 | 0.087 | 0.082 | 1.29 | 1.326 | 0.3862 | 80,000 | 88,000 | 30,900 | 34,000 | 7,000 |
| 1.5 | 0.095 | 0.095 | 0.09 | 1.41 | 1.31 | 0.4193 | 80,000 | 88,000 | 33,500 | 36,900 | 7,700 | |
| 1.5 | 0.102 | 0.102 | 0.097 | 1.5 | 1.296 | 0.448 | 80,000 | 88,000 | 35,800 | 39,400 | 8,300 | |
| 1.5 | 0.109 | 0.109 | 0.104 | 1.6 | 1.282 | 0.4763 | 80,000 | 88,000 | 38,100 | 41,900 | 8,900 | |
| 1.5 | 0.118 | 0.118 | 0.11 | 1.72 | 1.264 | 0.5123 | 80,000 | 88,000 | 41,000 | 45,100 | 9,400 | |
| 1.5 | 0.125 | 0.125 | 0.117 | 1.81 | 1.25 | 0.54 | 80,000 | 88,000 | 43,200 | 47,500 | 10,000 | |
| 1.5 | 0.134 | 0.134 | 0.126 | 1.92 | 1.232 | 0.5751 | 80,000 | 88,000 | 46,000 | 50,600 | 10,800 | |
| 1.5 | 0.145 | 0.145 | 0.137 | 2.07 | 1.21 | 0.6172 | 80,000 | 88,000 | 49,400 | 54,300 | 11,700 | |
| 1.5 | 0.156 | 0.156 | 0.148 | 2.2 | 1.188 | 0.6587 | 80,000 | 88,000 | 52,700 | 58,000 | 12,600 | |
| 1.5 | 0.175 | 0.175 | 0.167 | 2.44 | 1.15 | 0.7285 | 80,000 | 88,000 | 58,300 | 64,100 | 14,300 | |
| 1.5 | 0.188 | 0.188 | 0.18 | 2.59 | 1.124 | 0.7749 | 80,000 | 88,000 | 62,000 | 68,200 | 15,000 | |
| एक चौथाई | 1.75 | 0.095 | 0.095 | 0.09 | 1.65 | 1.56 | 0.4939 | 80,000 | 88,000 | 39,500 | 43,500 | 6,600 |
| 1.75 | 0.102 | 0.102 | 0.097 | 1.77 | 1.546 | 0.5281 | 80,000 | 88,000 | 42,200 | 46,500 | 7,100 | |
| 1.75 | 0.109 | 0.109 | 0.104 | 1.88 | 1.532 | 0.5619 | 80,000 | 88,000 | 45,000 | 49,400 | 7,600 | |
| 1.75 | 0.118 | 0.118 | 0.11 | 2.02 | 1.514 | 0.605 | 80,000 | 88,000 | 48,400 | 53,200 | 8,000 | |
| 1.75 | 0.125 | 0.125 | 0.117 | 2.14 | 1.5 | 0.6381 | 80,000 | 88,000 | 51,000 | 56,200 | 8,600 | |
| 1.75 | 0.134 | 0.134 | 0.126 | 2.28 | 1.482 | 0.6803 | 80,000 | 88,000 | 54,400 | 59,900 | 9,200 | |
| 1.75 | 0.145 | 0.145 | 0.137 | 2.45 | 1.46 | 0.7311 | 80,000 | 88,000 | 58,500 | 64,300 | 10,000 | |
| 1.75 | 0.156 | 0.156 | 0.148 | 2.61 | 1.438 | 0.7812 | 80,000 | 88,000 | 62,500 | 68,700 | 10,800 | |
| 1.75 | 0.175 | 0.175 | 0.167 | 2.9 | 1.4 | 0.8659 | 80,000 | 88,000 | 69,300 | 76,200 | 12,200 | |
| 1.75 | 0.188 | 0.188 | 0.18 | 3.09 | 1.374 | 0.9225 | 80,000 | 88,000 | 73,800 | 81,200 | 13,200 | |
| 1.75 | 0.204 | 0.204 | 0.196 | 3.31 | 1.342 | 0.9908 | 80,000 | 88,000 | 79,300 | 87,200 | 14,300 | |
| 2 | 2 | 0.109 | 0.109 | 0.104 | 2.17 | 1.782 | 0.6475 | 80,000 | 88,000 | 51,800 | 57,000 | 6,700 |
| 2 | 0.118 | 0.118 | 0.11 | 2.33 | 1.764 | 0.6977 | 80,000 | 88,000 | 55,800 | 61,400 | 7,000 | |
| 2 | 0.125 | 0.125 | 0.117 | 2.46 | 1.75 | 0.7363 | 80,000 | 88,000 | 58,900 | 64,800 | 7,500 | |
| 2 | 0.134 | 0.134 | 0.126 | 2.63 | 1.732 | 0.7855 | 80,000 | 88,000 | 62,800 | 69,100 | 8,100 | |
| 2 | 0.145 | 0.145 | 0.137 | 2.83 | 1.71 | 0.845 | 80,000 | 88,000 | 67,600 | 74,400 | 8,800 | |
| 2 | 0.156 | 0.156 | 0.148 | 3.02 | 1.688 | 0.9037 | 80,000 | 88,000 | 72,300 | 79,500 | 9,500 | |
| 2 | 0.175 | 0.175 | 0.167 | 3.35 | 1.65 | 1.0033 | 80,000 | 88,000 | 80,300 | 88,300 | 10,700 | |
| 2 | 0.188 | 0.188 | 0.176 | 3.58 | 1.624 | 1.0702 | 80,000 | 88,000 | 85,600 | 94,200 | 11,300 | |
| 2 | 0.204 | 0.204 | 0.192 | 3.85 | 1.592 | 1.151 | 80,000 | 88,000 | 92,100 | 101,300 | 12,300 | |
| 2 3/8 | 2.375 | 0.125 | 0.125 | 0.117 | 2.96 | 2.125 | 0.8836 | 80,000 | 88,000 | 70,700 | 77,800 | 6,300 |
| 2.375 | 0.134 | 0.134 | 0.126 | 3.15 | 2.107 | 0.9434 | 80,000 | 88,000 | 75,500 | 83,000 | 6,800 | |
| 2.375 | 0.145 | 0.145 | 0.137 | 3.4 | 2.085 | 1.0158 | 80,000 | 88,000 | 81,300 | 89,400 | 7,400 | |
| 2.375 | 0.156 | 0.156 | 0.148 | 3.64 | 2.063 | 1.0875 | 80,000 | 88,000 | 87,000 | 95,700 | 8,000 | |
| 2.375 | 0.175 | 0.175 | 0.167 | 4.04 | 2.025 | 1.2095 | 80,000 | 88,000 | 96,800 | 106,400 | 9,000 | |
| 2.375 | 0.188 | 0.188 | 0.176 | 4.32 | 1.999 | 1.2917 | 80,000 | 88,000 | 103,300 | 113,700 | 9,500 | |
| 2.375 | 0.204 | 0.204 | 0.192 | 4.65 | 1.967 | 1.3914 | 80,000 | 88,000 | 111,300 | 122,400 | 10,300 | |
| 0.945 | 0.08 | 0.08 | 0.075 | 0.73 | 0.785 | 0.2173 | 80,000 | 88,000 | 17,400 | 19,100 | 10,200 | |
उत्पाद अनुप्रयोगमुख्य लाभ:

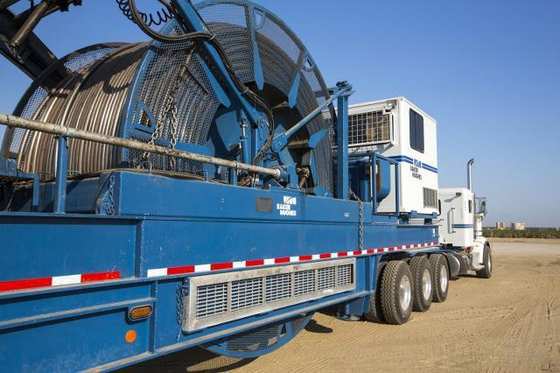

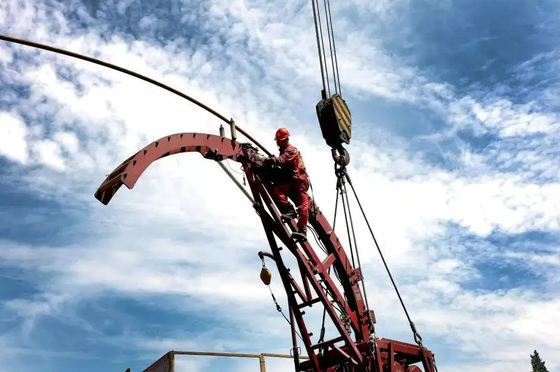

वर्तमान घुमावदार ट्यूब ऑपरेशन तकनीक को ड्रिलिंग, वर्कओवर, तेल परीक्षण, तेल उत्पादन, उत्तेजना,और रोलिंग ट्यूबिंग मशीन और संबंधित उपकरणों के विकास के साथ ही पूरा कियाइसकी मुख्य कार्य विशेषताएं हैंः
1तेल कुओं का गैर-उत्पादन संचालनः दबाव नियंत्रण उपकरण दबाव की स्थिति में सुरक्षित रूप से उपयोग किए जाने वाले रोलिंग ट्यूबों को बना सकते हैं।
2उच्च-दबाव पाइपलाइन: घुमावदार ट्यूबिंग स्ट्रिंग तरल पदार्थ के परिसंचरण के लिए एक उच्च-दबाव चैनल प्रदान करती है, जो कुएं में प्रवेश करती है और बाहर निकलती है।हाइड्रोलिक औजारों को घुमावदार ट्यूबिंग स्ट्रिंग्स के माध्यम से संचालित किया जा सकता है या डाउनहोल पावर द्रव पंपों के माध्यम से प्रदान की जा सकती है.
3निर्बाध परिसंचरण: जब घुमावदार ट्यूबिंग स्ट्रिंग को डाउनहोल में चलाया जाता है या कुएं से निकाला जाता है, तो द्रव को अभी भी डाउनहोल में निर्बाध रूप से पंप किया जा सकता है।
4कठोरता और शक्ति: घुमावदार ट्यूबिंग स्ट्रिंग की कठोरता और शक्ति उपकरण और उपकरण, साथ ही घुमावदार ट्यूबिंग स्ट्रिंग को सक्षम करती है,अत्यधिक विचलित कुओं और क्षैतिज कुओं में धकेलने और बाहर निकालने के लिए.
5तारों और पाइपों को स्थापित करें: विद्युत तारों या हाइड्रोलिक लाइनों को घुमावदार ट्यूबिंग स्ट्रिंग में स्थापित किया जा सकता है और घुमावदार ट्यूबिंग रील पर समाप्त किया जा सकता है,और ऑपरेशन नियंत्रण और शक्ति कार्यों downhole उपकरण विधानसभा और सतह उपकरण के बीच स्थापित किया जा सकता है.
