उत्पाद विवरण:
|
| रेटेड इनपुट पावर: | 1180 किलोवाट (1600 एचपी) | आघात: | 120मिनट-1(120एसपीएम) |
|---|---|---|---|
| स्ट्रोक की लंबाई: | 304.8 मिमी(12") | गियर अनुपात: | 4.206:1 |
| Max. मैक्स। working pressure कार्य का दबाव: | 34.5एमपीए | वाल्व: | एपीआई #7 |
| मैक्स। सिलेंडर व्यास: | 7-1 / 4" | Max. मैक्स। Cylinder Pressure सिलेंडर दबाव: | 23.3एमपीए |
| सक्शन पाइप व्यास: | 305 मिमी(12") | निर्वहन पाइप व्यास: | 5-1 / 8 "निकला हुआ किनारा (5000psi) |
| प्रमुखता देना: | हॉर्सपावर 1600 ड्रिलिंग मड पंप,34.5MPa ड्रिलिंग मड पंप,F-1600 एम्स्को मड पंप |
||

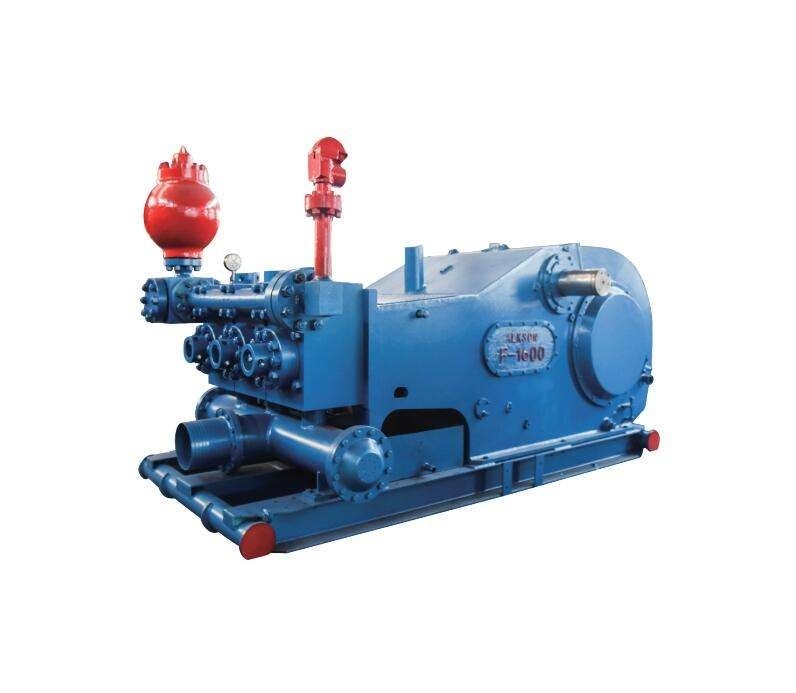

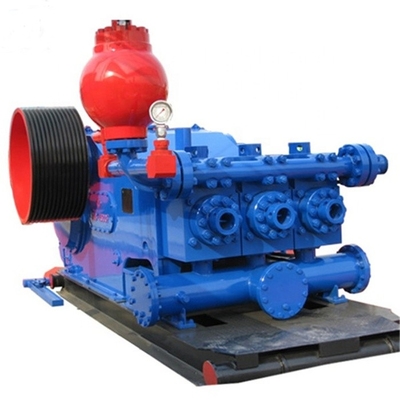

RS F-1600 मड पंप हॉर्सपावर 1600 . के लिए ड्रिलिंग मड पंप
विशिष्ट पैरामीटर
| पंप मॉडल | RS-F1600 |
| रेटेड इनपुट पावर | 1180 किलोवाट (1600 एचपी) |
| आघात | 120 मिनट-1 (120एसपीएम) |
| स्ट्रोक की लंबाई | 304.8 मिमी(12") |
| गियर अनुपात | 4.206:1 |
| अधिकतम काम का दबाव | 34.5एमपीए |
| वाल्व | एपीआई #7 |
| अधिकतम सिलेंडर व्यास | 7 1/4" |
| अधिकतम सिलेंडर दबाव | 23.3एमपीए |
| सक्शन पाइप व्यास | 305 मिमी(12") |
| निर्वहन पाइप व्यास | 5 1/8 "निकला हुआ किनारा (5000psi) |
| पिनियन व्यास | 215.9 मिमी (8.5") |
| चाभी | 50.8 × 50.8 मिमी (2 "× 2") |
| आयाम (मिमी) | 4684×2413×2063 |
| मुख्य मशीन का वजन | 24751किग्रा |
| RS-F1600 मड पंप के निर्वहन और दबाव के बीच संबंध की तालिका | ||||||||||
| सिलेंडर व्यास | में | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | |
| स्राव दाब | एमपीए | 21.7 | 23.3 | 25.1 | 27.1 | 29.2 | 31.7 | 34.5 | 34.5 | |
| साई | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 | ||
| आघात | इनपुट शक्ति | निर्वहन क्षमता (एल / एस) | ||||||||
| मिनट-1 | किलोवाट | घोड़े की शक्ति | ||||||||
| 120 | 1180 | 1600 | 48.71 | 45.41 | 42.22 | 39.15 | 36.2 | 33.36 | 28.03 | 23.17 |
| 110 | 1078 | 1462 | 44.65 | 41.63 | 38.7 | 35.89 | 33.18 | 30.58 | 25.69 | 21.24 |
| 100 | 980 | 1329 | 40.59 | 37.84 | 35.18 | 32.63 | 30.17 | 27.8 | 23.36 | 19.31 |
| 90 | 882 | 1196 | 36.53 | 34.06 | 31.67 | 29.36 | 27.15 | 25.02 | 21.02 | 13.38 |
| 50 | 490 | 664 | 20.29 | 18.92 | 17.59 | 16.31 | 15.08 | 13.9 | 11.68 | 9.65 |
| 1 | 98 | 133 | 0.406 | 0.3784 | 0.3518 | 0.3263 | 0.3017 | 0.278 | 0.2336 | 0.1931 |
| (यांत्रिक दक्षता 90%, पूर्णता का गुणांक α = 100%, और वॉल्यूमेट्रिक दक्षता 100%) | ||||||||||

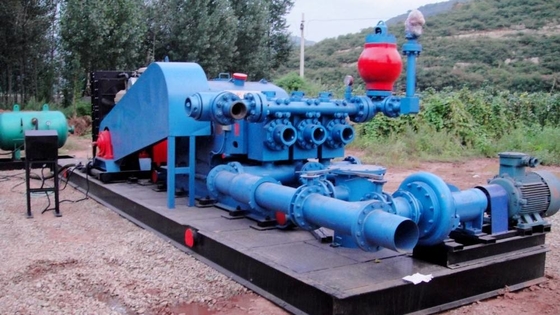

मड पंप सेट समाधान
| नहीं। | विषय | इकाई | मात्रा |
| 1 | RS-F800 ड्रिलिंग मड पंप, 2.2Kw इलेक्ट्रिक स्प्रे पंप; डिवाइस, KB-45 डिस्चार्ज पल्सेशन डैम्पनर; असेंबली (12gal, 5000psi), 15 "डिस्चार्ज 5-वे (फिल्टर; अंदर), JA-3 शीयर पिन सेफ्टी वॉल्व (35MPa) ), एंटी-वाइब्रेशन प्रेशर गेज (0-6000psi), 5 "सिलेंडर लाइनर, पिस्टन। | समूह | 2 |
| 2 | CAT C27 डीजल इंजन 875HP@1800-210RPM (पानी की टंकी, पंखा, मफलर, ऑयल कूलर सहित) | समूह | 2 |
| 3 | एलिसन हाइड्रोलिक ट्रांसमिशन S6620 | समूह | 2 |
| 4 | डीजल इंजन और ट्रांसमिशन का सार्वजनिक आधार | समूह | 2 |
| 5 | कपलर DOX300F-400 और कपलर शील्ड | समूह | 2 |
| 6 | पंप हैंगिंग चेन ट्रांसमिशन बॉक्स | समूह | 2 |
| 7 | चेन बॉक्स इलेक्ट्रिक स्नेहन प्रणाली | समूह | 2 |
| 8 | पावर इन्फ्यूजन पंप (45KW, 380V, 50HZ) और कई गुना | समूह | 2 |
| 9 | बड़ा आधार | समूह | 2 |
| 10 | नियंत्रण प्रणाली | समूह | 2 |
| 1 1 | अटैचमेंट टूल्स | समूह | 2 |
| 12 | अटैचमेंट स्पेयर पार्ट्स | समूह | 2 |
| 13 | असेंबली और डिबगिंग लागत | समूह | 2 |
| 14 | पैकिंग लागत (नग्न पैकिंग) और माल ढुलाई (शंघाई बंदरगाह) | समूह | 2 |
आपूर्ति ब्रांड
बोमको: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
हांगहुआ: एचएचएफ-500, एचएचएफ-1000, एचएचएफ-1300, एचएचएफ-1600, एचएचएफ-1600 एचएल, एचएचएफ-2200 एचएल
रोंगशेंग: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
एलएस:3एनबी-1300सी, 3एनबी-1000, 3एनबी-1000सी,3एनबी-800
आईटीईसीओ: टी-500, टी-800, टी-1000, टी-1600
तेल अच्छी तरह से: ए-350-पीटी, ए-650-पीटी, ए-850-पीटी, ए-1100-पीटी, ए-1400-पीटी, ए-1700-पीटी
वेदरफोर्ड: एमपी-5, एमपी-8, एमपी-10, एमपी-13, एमपी-16
राष्ट्रीय: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, के-500-ए, के-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, एफडी-1600
गार्डनर डेनवर: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
