उत्पाद विवरण:
|
| रेटेड इनपुट पावर: | 956kw(1300HP .) | आघात: | 150 मिनट-1 (150एसपीएम) |
|---|---|---|---|
| स्ट्रोक की लंबाई: | 229 मिमी (9") | गियर अनुपात: | 4.185:1 |
| मैक्स। काम का दबाव: | 34.5एमपीए | वाल्व: | एपीआई#6 |
| मैक्स। सिलेंडर व्यास: | 6-1/2" | Max. मैक्स। Cylinder Pressure सिलेंडर दबाव: | 14.4एमपीए |
| सक्शन पाइप व्यास: | 254 मिमी(10") | निर्वहन पाइप व्यास: | 5-1 / 8 "निकला हुआ किनारा (5000psi) |
| प्रमुखता देना: | ड्रिलिंग रिसाव के लिए आरएस एफ -800 मिट्टी पंप,ड्रिलिंग रिसाव के लिए अश्वशक्ति 800 मिट्टी पंप,एपीआई 7 के तेल अच्छी तरह से मिट्टी पंप |
||

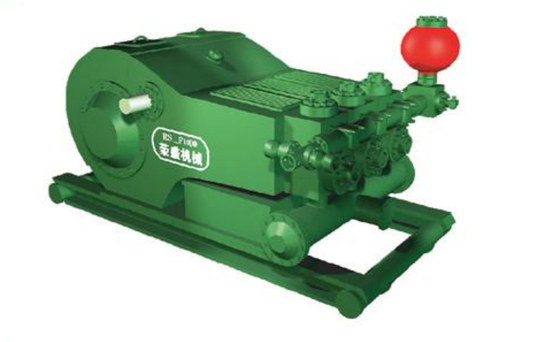

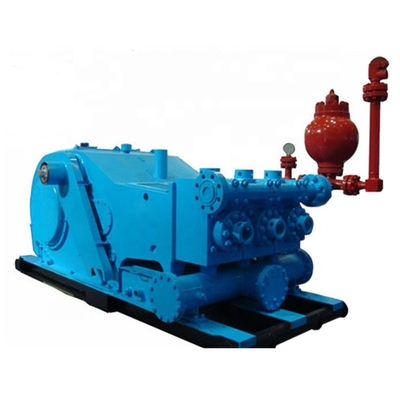

आरएस एफ -800 मड पंप हॉर्स पावर 800 एपीआई 7 के मानक के लिए ड्रिलिंग मड पंप:
तकनीकी मापदंड
| पंप मॉडल | RS-F800 |
| रेटेड इनपुट पावर | 956kw (1300HP) |
| झटका | 150 मिनट-1 (150एसपीएम) |
| स्ट्रोक की लंबाई | 229 मिमी (9") |
| गियर अनुपात | 4.185:1 |
| अधिकतम काम का दबाव | 34.5एमपीए |
| वाल्व | एपीआई #6 |
| अधिकतम सिलेंडर व्यास | 6 1/2" |
| मैक्स। सिलेंडर दबाव | 14.4एमपीए |
| सक्शन पाइप व्यास | 254 मिमी(10") |
| निर्वहन पाइप व्यास | 5 1/8 "निकला हुआ किनारा (5000psi) |
| पिनियन व्यास | 177.8 मिमी(7") |
| चाभी | 44.45×44.45 मिमी(1 3/4"×1 3/4") |
| आयाम (मिमी) | 3963×2005×1694 |
| मुख्य मशीन का वजन | 14000 किग्रा |
| RS-F800 मड पंप के निर्वहन और दबाव के बीच संबंध की तालिका | |||||||||
| सिलेंडर व्यास | में | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |
| स्राव दाब | एमपीए | 14.4 | 15.6 | 16.9 | 20.1 | 24.3 | 30 | 34.3 | |
| साई | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 | ||
| झटका | निवेश शक्ति | निर्वहन क्षमता (एल / एस) | |||||||
| मिनट-1 | किलोवाट | घोड़े की शक्ति | |||||||
| 150 | 588 | 800 | 36.76 | 34 | 31.32 | 26.32 | 21.75 | 17.62 | 13.92 |
| 140 | 548.8 | 746.7 | 34.3 | 31.73 | 29.23 | 24.57 | 20.3 | 16.45 | 12.99 |
| 130 | 509.6 | 693.3 | 31.85 | 29.47 | 27.14 | 22.81 | 18.85 | 15.27 | 12.06 |
| 120 | 470.4 | 640 | 29.4 | 27.2 | 25.06 | 21.06 | 17.4 | 14.1 | 11.14 |
| 110 | 431.2 | 586.7 | 26.95 | 24.93 | 22.97 | 19.3 | 15.95 | 12.92 | 10.21 |
| 1 | 3.92 | 5.33 | 0.245 | 0.227 | 0.209 | 0.175 | 0.145 | 0.117 | 0.093 |
| (यांत्रिक दक्षता 90%, पूर्णता का गुणांक α = 100%, और वॉल्यूमेट्रिक दक्षता 100%) | |||||||||
आरएफ एफ -800 मड पंप सेट समाधान
| नहीं। | विषय | इकाई | मात्रा |
| 1 | RS-F800 ड्रिलिंग मड पंप, 2.2Kw इलेक्ट्रिक स्प्रे पंप; डिवाइस, KB-45 डिस्चार्ज पल्सेशन डैम्पनर; असेंबली (12gal, 5000psi), 15 "डिस्चार्ज 5-वे (फिल्टर; अंदर), JA-3 शीयर पिन सेफ्टी वॉल्व (35MPa) ), एंटी-वाइब्रेशन प्रेशर गेज (0-6000psi), 5 "सिलेंडर लाइनर, पिस्टन। | समूह | 2 |
| 2 | CAT C27 डीजल इंजन 875HP@1800-210RPM (पानी की टंकी, पंखा, मफलर, ऑयल कूलर सहित) | समूह | 2 |
| 3 | एलिसन हाइड्रोलिक ट्रांसमिशन S6620 | समूह | 2 |
| 4 | डीजल इंजन और ट्रांसमिशन का सार्वजनिक आधार | समूह | 2 |
| 5 | कपलर DOX300F-400 और कपलर शील्ड | समूह | 2 |
| 6 | पंप हैंगिंग चेन ट्रांसमिशन बॉक्स | समूह | 2 |
| 7 | चेन बॉक्स इलेक्ट्रिक स्नेहन प्रणाली | समूह | 2 |
| 8 | पावर इन्फ्यूजन पंप (45KW, 380V, 50HZ) और कई गुना | समूह | 2 |
| 9 | बड़ा आधार | समूह | 2 |
| 10 | नियंत्रण प्रणाली | समूह | 2 |
| 1 1 | अटैचमेंट टूल्स | समूह | 2 |
| 12 | अटैचमेंट स्पेयर पार्ट्स | समूह | 2 |
| 13 | असेंबली और डिबगिंग लागत | समूह | 2 |
| 14 | पैकिंग लागत (नग्न पैकिंग) और माल ढुलाई (शंघाई बंदरगाह) | समूह | 2 |
आपूर्ति ब्रांड
BOMCO: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
हांगहुआ: एचएचएफ-500, एचएचएफ-1000, एचएचएफ-1300, एचएचएफ-1600, एचएचएफ-1600 एचएल, एचएचएफ-2200 एचएल
रोंगशेंग: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
एलएस:3एनबी-1300सी, 3एनबी-1000, 3एनबी-1000सी,3एनबी-800
आईटीईसीओ: टी-500, टी-800, टी-1000, टी-1600
तेल अच्छी तरह से: ए-350-पीटी, ए-650-पीटी, ए-850-पीटी, ए-1100-पीटी, ए-1400-पीटी, ए-1700-पीटी
वेदरफोर्ड: एमपी-5, एमपी-8, एमपी-10, एमपी-13, एमपी-16
राष्ट्रीय: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, के-500-ए, के-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, एफडी-1600
गार्डनर डेनवर: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
