उत्पाद विवरण:
|
| प्रकार: | क्षैतिज ट्रिपलक्स सिंगल एक्टिंग पिस्टन पंप | रेटेड पावर, एचपी (किलोवाट): | 2200(1640) |
|---|---|---|---|
| रेटेड पंप गति, एसपीएम: | 105 | सक्शन कनेक्शन, इंच: | 14 |
| निर्वहन निकला हुआ किनारा, इंच: | 5 | गियर प्रकार: | हेर्रिंगबोन |
| गियर अनुपात: | 3.512:1 | स्ट्रोक लंबाई, इंच (मिमी) द्वारा अधिकतम लाइनर आकार: | 9"×14"(230×356) |
| प्रमुखता देना: | F-2200HL ऑयल वेल मड पंप,API 7K ऑयल वेल मड पंप,हेरिंगबोन ऑयलफील्ड मड पंप; |
||

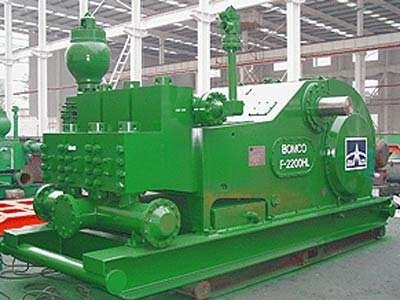

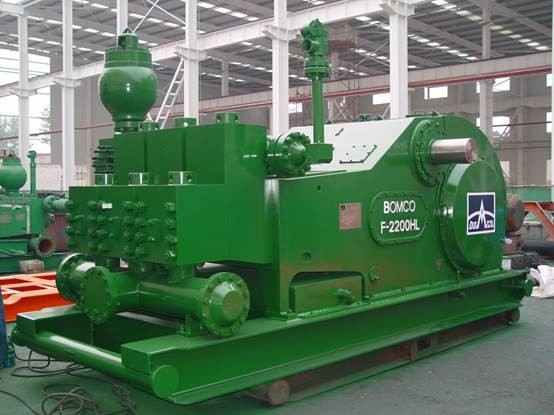

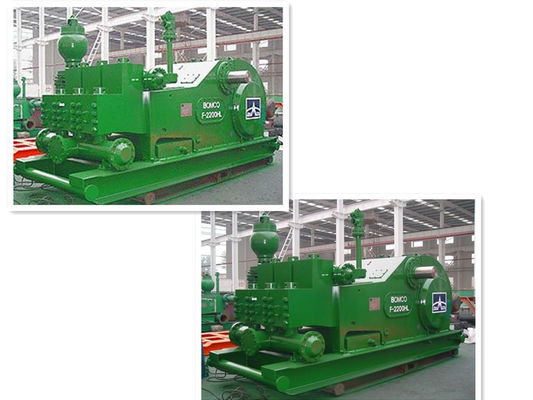

ड्रिलिंग मड पंप F-2200HL मड पंप API 7K मानक:
कीचड़ पंप का कार्य
तेल और प्राकृतिक गैस के कुओं की ड्रिलिंग में, इसका उपयोग ड्रिलिंग द्रव कीचड़ को पंप करने के लिए किया जाता है ताकि इसे परिचालित किया जा सके और प्रभाव के लिए प्रवाहित किया जा सके।इसके महत्व के अनुसार
काम, इसकी तुलना ड्रिलिंग रिग के दिल से की जाती है।
रोटरी ड्रिलिंग प्रक्रिया में मड सर्कुलेशन एक महत्वपूर्ण ऑपरेशन है, और इसके मुख्य कार्य इस प्रकार हैं:
1. कुएं के नीचे से कटिंग निकालें और उन्हें कुंडलाकार स्थान के माध्यम से सतह पर ले जाएं।
2. कुएं की दीवार को गिरने से बचाने के लिए कुएं की दीवार पर मिट्टी का केक बनाएं।
3. ब्लोआउट को रोकने के लिए ड्रिल किए गए कुएं के खंड में तेल, गैस और पानी की परतों के दबाव को संतुलित या नियंत्रित करें।
4. जटिल स्थितियों को डाउनहोल से संभालें।यदि दरार के नीचे का सामना करना पड़ता है, तो प्लगिंग सामग्री को पंप किया जाता है, और जब ड्रिल फंस जाती है, तो
फंसे हुए को निकालने के लिए कच्चे तेल और डीजल तेल को पंप किया जाता है।
5. ड्रिल बिट को ठंडा करें और घूर्णन ड्रिल स्ट्रिंग को लुब्रिकेट करें।
F2200 मड पंप तकनीकी पैरामीटर
| प्रकार | क्षैतिज ट्रिपलक्स सिंगल एक्टिंग पिस्टन पंप | गियर प्रकार | हेर्रिंगबोन |
| रेटेड पावर, एचपी (किलोवाट) | 2200(1640) | गियर अनुपात | 3.512:1 |
| रेटेड पंप गति, एसपीएम | 105 | स्ट्रोक लंबाई, इंच (मिमी) द्वारा अधिकतम लाइनर आकार | 9"×14"(230×356) |
| सक्शन कनेक्शन, इंच | 14 | वाल्व पॉट | एपीआई #8 |
| निर्वहन निकला हुआ किनारा, इंच | 5 | पिनियन शाफ्ट dia.In (मिमी) | 10 "(254 मिमी) |
| अनुमानित वजन, आईबीएस (किलो) | 84790(38460) | ||
| कुंजी में (मिमी) | 2-1/2×1-3/4(63.5×44.45) | ||
| इंजन की शक्ति | 55Kw | ||
प्रदर्शन
| स्ट्रोक एस/मिनट | शक्ति दर्ज़ा | लाइनर का आकार।मिमी दबाव रेटिंग।एमपीए (साई) | ||||||||||||||||||
| 230 | 220 | 210 | 200 | 190 | 180 | 170 | 160 | 150 | ||||||||||||
| 19.1 | 2760 | 20.8 | 3015 | 22.8 | 3310 | 25.1 | 3645 | 27.9 | 4040 | 31 | 4505 | 34.5 | 5000 | 34.5 | 5000 | 34.5 | 5000 | |||
| किलोवाट | हिमाचल प्रदेश | विस्थापन एल/एस (जीपीएम) | ||||||||||||||||||
| 105 | 1640 | 2200 | 77.65 | 71.05 | 64.73 | 58.72 | 52.99 | 47.56 | 42.42 | 37.58 | 33.03 | |||||||||
| 90 | 1406 | 1886 | 66.56 | 54.13 | 49.32 | 44.74 | 40.37 | 36.24 | 32.32 | 28.63 | 25.16 | |||||||||
| 80 | 1250 | 1676 | 59.16 | 47.36 | 43.16 | 39.14 | 35.33 | 31.71 | 28.28 | 25.05 | 22.02 | |||||||||
| 70 | 1094 | 1467 | 51.76 | 40.6 | 36.99 | 33.55 | 30.28 | 27.18 | 24.24 | 21.47 | 18.87 | |||||||||
| 60 | 937 | 1257 | 44.37 | 33.83 | 30.83 | 27.96 | 25.23 | 22.65 | 20.2 | 17.89 | 15.73 | |||||||||
| 50 | 781 | 1048 | 36.97 | 0.6766 | 0.6165 | 0.5592 | 0.5047 | 0.453 | 0.404 | 0.3579 | 0.3146 | |||||||||
| 1 | 0.7395 | 0.6766 | 55.49 | 50.33 | 45.42 | 40.77 | 36.36 | 32.21 | 28.31 | |||||||||||
आपूर्ति ब्रांड
बोमको: F-500, F-800, F-1000, F-1300, F-1600, F-1600HL, F-2200HL
हांगहुआ: एचएचएफ-500, एचएचएफ-1000, एचएचएफ-1300, एचएचएफ-1600, एचएचएफ-1600 एचएल, एचएचएफ-2200 एचएल
रोंगशेंग: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
एलएस:3एनबी-1300सी, 3एनबी-1000, 3एनबी-1000सी,3एनबी-800
आईटीईसीओ: टी-500, टी-800, टी-1000, टी-1600
तेल अच्छी तरह से: ए-350-पीटी, ए-650-पीटी, ए-850-पीटी, ए-1100-पीटी, ए-1400-पीटी, ए-1700-पीटी
वेदरफोर्ड: एमपी-5, एमपी-8, एमपी-10, एमपी-13, एमपी-16
राष्ट्रीय: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, के-500-ए, के-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, एफडी-1600
गार्डनर डेनवर: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
