उत्पाद विवरण:
|
| रेटेड इनपुट पावर: | 735 किलोवाट (1000 एचपी）) | आघात: | 140 मिनट-1 (140एसपीएम) |
|---|---|---|---|
| स्ट्रोक की लंबाई: | 254 मिमी(10") | गियर अनुपात: | 4.207:1 |
| Max. मैक्स। working pressure कार्य का दबाव: | 34.5एमपीए | वाल्व: | एपीआई#6 |
| मैक्स। सिलेंडर व्यास: | 6-3 / 4" | Max. मैक्स। Cylinder Pressure सिलेंडर दबाव: | 16.4एमपीए |
| सक्शन पाइप व्यास: | 305 मिमी(12") | निर्वहन पाइप व्यास: | 5-1 / 8 "निकला हुआ किनारा (5000psi) |
| प्रमुखता देना: | एपीआई 7 के ड्रिलिंग मिट्टी पंप,आरएस एफ -1000 ड्रिलिंग मिट्टी पंप,अश्वशक्ति 1000 तेल मिट्टी पंप |
||

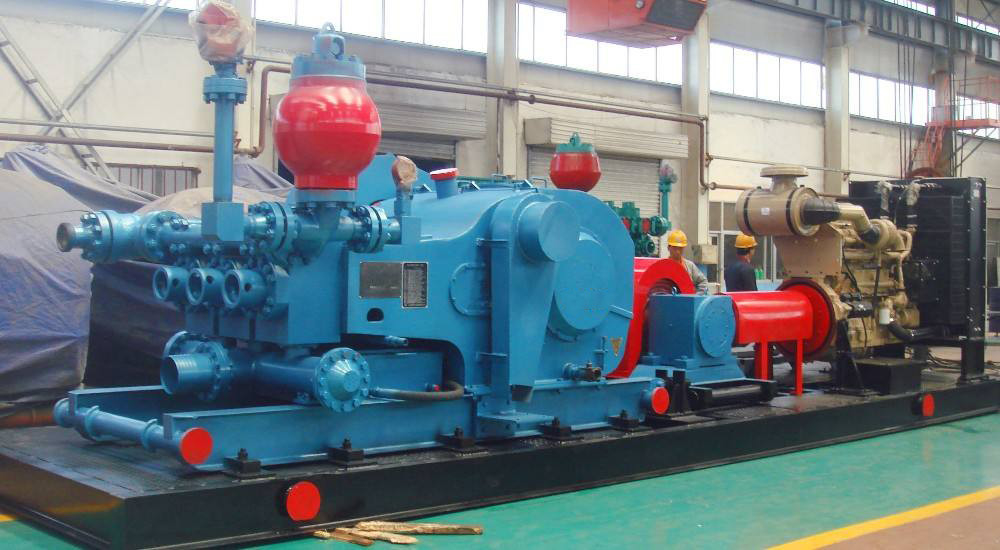

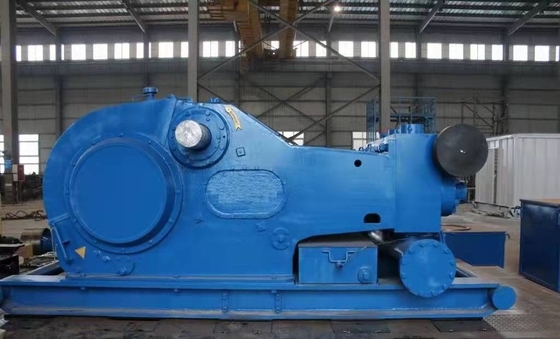

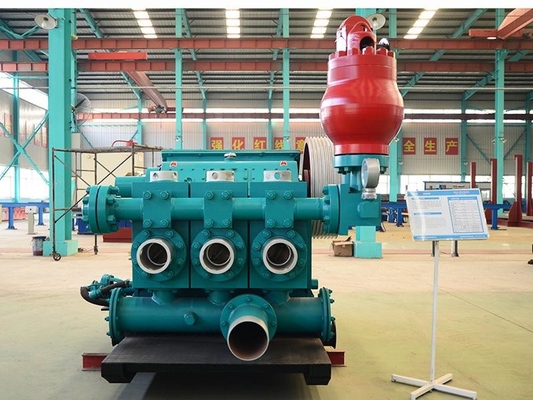

आरएस एफ -1000 पंप हॉर्स पावर 1000 एपीआई 7 के मानक के लिए ड्रिलिंग मिट्टी पंप:
कीचड़ पंप का कार्य
तेल और प्राकृतिक गैस के कुओं की ड्रिलिंग में, इसका उपयोग ड्रिलिंग द्रव कीचड़ को पंप करने के लिए किया जाता है ताकि इसे परिचालित किया जा सके और प्रभाव के लिए प्रवाहित किया जा सके।इसके महत्व के अनुसार
काम, इसकी तुलना ड्रिलिंग रिग के दिल से की जाती है।
रोटरी ड्रिलिंग प्रक्रिया में मड सर्कुलेशन एक महत्वपूर्ण ऑपरेशन है, और इसके मुख्य कार्य इस प्रकार हैं:
1. कुएं के नीचे से कटिंग निकालें और उन्हें कुंडलाकार स्थान के माध्यम से सतह पर ले जाएं।
2. कुएं की दीवार को गिरने से बचाने के लिए कुएं की दीवार पर मिट्टी का केक बनाएं।
3. ब्लोआउट को रोकने के लिए ड्रिल किए गए कुएं के खंड में तेल, गैस और पानी की परतों के दबाव को संतुलित या नियंत्रित करें।
4. जटिल स्थितियों को डाउनहोल से संभालें।यदि दरार के नीचे का सामना करना पड़ता है, तो प्लगिंग सामग्री को पंप किया जाता है, और जब ड्रिल फंस जाती है, तो
फंसे हुए को निकालने के लिए कच्चे तेल और डीजल तेल को पंप किया जाता है।
5. ड्रिल बिट को ठंडा करें और घूर्णन ड्रिल स्ट्रिंग को लुब्रिकेट करें।
RS-F1000 मड पंप तकनीकी पैरामीटर
| पंप मॉडल | आरएस-एफ1000 |
| रेटेड इनपुट पावर | 735 किलोवाट (1000 एचपी) |
| आघात | 140मिनट-1(140एसपीएम) |
| स्ट्रोक की लंबाई | 254 मिमी(10") |
| गियर अनुपात | 4.207:1 |
| अधिकतम काम का दबाव | 34.5एमपीए |
| वाल्व | एपीआई #6 |
| अधिकतम सिलेंडर व्यास | 6 3/4" |
| मैक्स। सिलेंडर दबाव | 16.4एमपीए |
| सक्शन पाइप व्यास | 305 मिमी(12") |
| निर्वहन पाइप व्यास | 5 1/8 "निकला हुआ किनारा (5000psi) |
| पिनियन व्यास | 196.9 मिमी (7 3/4") |
| चाभी | 50.8×50.8(2"×2") |
| आयाम (मिमी) | 4267×2350×1862 |
| मुख्य मशीन का वजन | 186442 किग्रा |
| RS-F1000 कीचड़ पंप के निर्वहन और दबाव के बीच संबंध की तालिका | |||||||||
| सिलेंडर व्यास | में | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | |
| स्राव दाब | एमपीए | 16.4 | 17.6 | 19.1 | 20.7 | 24.6 | 29.8 | 34.5 | |
| साई | 2410 | 2725 | 3100 | 3555 | 4125 | 4840 | 5000 | ||
| आघात | इनपुट शक्ति | निर्वहन क्षमता (एल / एस) | |||||||
| मिनट-1 | किलोवाट | घोड़े की शक्ति | |||||||
| 140 | 735 | 1000 | 41 | 38 | 35.2 | 32.4 | 27.2 | 22.5 | 18.2 |
| 130 | 683 | 929 | 38.07 | 35.28 | 32.68 | 30.1 | 25.26 | 20.89 | 16.9 |
| 120 | 630 | 857 | 35.14 | 32.57 | 27.86 | 27.77 | 23.3 | 19.28 | 15.6 |
| 110 | 578 | 786 | 32.21 | 29.85 | 27.66 | 25.46 | 21.37 | 17.68 | 14.3 |
| 100 | 525 | 714 | 29.28 | 27.14 | 25.14 | 23.14 | 19.43 | 16.07 | 13 |
| 1 | 5.25 | 7.14 | 0.293 | 0.271 | 0.251 | 0.231 | 0.194 | 0.161 | 0.13 |
| (यांत्रिक दक्षता 90%, पूर्णता का गुणांक α = 100%, और वॉल्यूमेट्रिक दक्षता 100%) | |||||||||
आपूर्ति ब्रांड
बोमको: एफ-500, एफ-800, एफ-1000, एफ-1300, एफ-1600, एफ-1600 एचएल, एफ-2200 एचएल
हांगहुआ: एचएचएफ-500, एचएचएफ-1000, एचएचएफ-1300, एचएचएफ-1600, एचएचएफ-1600 एचएल, एचएचएफ-2200 एचएल
रोंगशेंग: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
एलएस:3एनबी-1300सी, 3एनबी-1000, 3एनबी-1000सी,3एनबी-800
आईटीईसीओ: टी-500, टी-800, टी-1000, टी-1600
तेल अच्छी तरह से: ए-350-पीटी, ए-650-पीटी, ए-850-पीटी, ए-1100-पीटी, ए-1400-पीटी, ए-1700-पीटी
वेदरफोर्ड: एमपी-5, एमपी-8, एमपी-10, एमपी-13, एमपी-16
राष्ट्रीय: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, के-500-ए, के-700
EMSCO: F-350, F-500, F-650, F-800, F-1000, FA-1300, FA-1600, FB-1300, FB-1600, FC-1600, FC-2200, FD-1000, एफडी-1600
गार्डनर डेनवर: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
